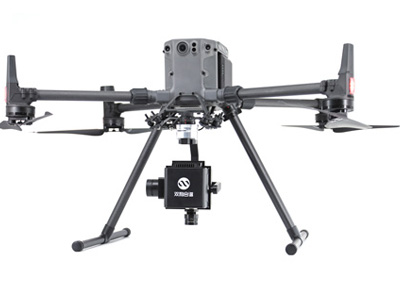

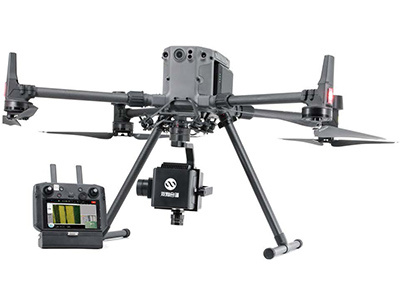

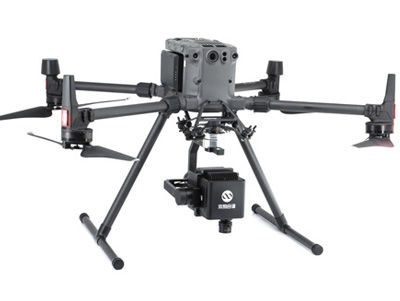

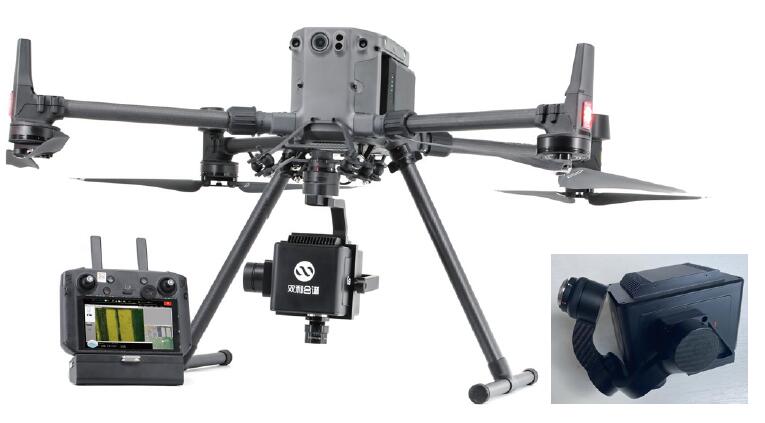

Gaiasky mini3-VN无人机载高光谱成像系统

GaiaSky mini3-VN无人机载高光谱成像系统完美适配大疆M300 RTK。采用内置扫描系统和基于大疆Payload SDK开发的专用三轴增稳云台系统,成功克服了无人机系统搭载高光谱相机时,由于无人机系统的自身震动,以及飞行过程中由于飞机偏航、俯仰和翻滚所造成的成像质量扭曲变形的问题。在获取研究对象的影像的同时获得每个像元的光谱分布,定量分析地球表面生物物理化学过程和参数,为无人机载高光谱成像技术在目标识别、伪装与反伪装军事领域,地面物体与水体遥测、现代精细农业等生态环境监测等领域的广泛应用奠定了基础。
下载彩页 产品咨询

    GaiaSky-mini3-VN系列机载高光谱成像系统

    新一代无人机载高光谱成像系统,在高光通量、高传递效率的前置光路下能够使具备高采集帧频的SCOMS 探测器能够输出高信噪比、高空间、高光谱分辨率、高精准度的高光谱数据。能够满足悬停时利用双利合谱独有的技术——镜头扫描成像方式来拍摄,同时又能兼顾旋翼无人机按固定( 翼) 类飞行模式实现外置推扫拍摄的需求,多种应用模式可实现有限区域和大面积区域的遥感成像。

    高精准度的惯导、POS、高清相机则又能为数据的拼接、校准、修正提供支持。特有的辅助摄像头构造能够使地面上被测区域的状况,通过无线图传实时的回传到地面。且数据的实时校准和反演结果也同步实时快速输出并反馈至地面。为精准农业评估;水、溢油、土地沙漠化等环境监测;军事伪装识别;生态多样性评估等方面应用需求提供完整的解决方案。实时输出待测目标的反演分析结果, 快速确定目标信息的分布。

    GaiaSky-mini3-VN系列机载高光谱成像系统主要特点

    ● 核心点一:十多年在成像光谱系统开发与技术应用积累的丰富经验。结合近年来在无人机载高光谱成像系统的开发与应用方面有了长足的发展,为科研、行业等提供了全新的解决方案。
    ● 核心点二:从光谱仪设计到系统集成、开发、应用等形成一条完整的产品链。
    ● 自主设计的增稳云台: GaiaSky-mini3系列无人机载高光谱成像系统基于大疆M300多旋翼无人机,自主研发设计的多轴增稳云台为其成像提供高质量数据提供保障。
    ● 独有的成像构造:系统采用扫描成像构造,有效提高数据采集的效率和质量。
    ● 操控方式:通过遥控器进行各项功能的应用,方便、快捷、灵活。
    ● 成像模式的多样化:旋翼拍摄模式、固定飞行模式的切换为不同的应用提供不同的测试需求。
    ● 外观设计:独特的外观设计及操控为系统的品质和多维应用提供良好的平台和稳定性。特有的监控模块实时提供现场环境状况,形成“所见及所得”。
    ● 软件功能:快速实时校准为用户在线输出反演、分类识别等结果,为行业应用快速做成决策判断。
    ● 数据拼接:高精度POS及校正软件为大面积的数据拼接等硬软件,充分提升了系统的数据的质量和工作效率。
    ● 负载:可根据实际应用需求选配其他产品。

    技术参数

    型号

    Gaiasky-mini-VN-W

    Gaiasky-mini-VN

    Gaiasky-mini2-VN

    Gaiasky-mini3-VN

    光谱范围

    400-1000(1nm)

    光谱分辨率

    3.5nm @30µm slit

    5nm @32µm slit

    数值孔径

    F/2.8

    F/1.7

    光谱采样率

    0.7nm

    0.7nm

    0.5nm

    1.35nm

    全幅像素(空间维)*(光谱维)

    1392*1040

    1392*1040

    1936*1456

    1024*448

    像素间距

    6.45(µm)

    6.45(µm)

    4.54(µm)

    16(µm)x8(µm)

    相机输出

    14(bit)

    12(bit)

    连接方式

    USB 2.0

    USB 2.0

    USB 3.0

    GigEVision

    工作电压

    DC12V (±10%)

    DC12V (±10%)

    DC12V (±10%)

    DC12V (±10%)

    功率

    45W

    45W

    45W

    45W

    拍摄方式

    无人机外置推扫

    悬停(内置扫描)、无人机外置推扫两用

    悬停(内置扫描)

    搭载平台

    旋翼无人机、无人飞艇、无人直升机、固定翼无人机等   推荐:大疆M600 Pro /M300

    镜头

    16mm/23mm/25mm

    16mm

    横向视角(FOV)

    31.34°@16mm

    31.34°@16mm

    30.25°@16mm

    35°@16mm

    横向视场(飞行高度300米)

    168米@16mm

    168米@16mm

    164米@16mm

    191米@16mm

    单幅图像

    分辨率

    1392*1400(1X)/696*700(2X)

    1920*2080(1X)

    /960*1040(2X)

    1024**1004(1X)

    /512*502

    光谱通道数

    1040(1X)/520(2X)

    256(4X)/128(8X)

    1040(1X)/520(2X)

    256(4X)/128(8X)

    1440(1X)/720(2X)

    360(4X)/176(8X)

    448(1X)/224(2X)

    空间分辨率

    0.12(@16mm,高度300米)

    0.12(@16mm,高度300米)

    0.085(@16mm,高度300米)

    0.187(@16mm,高度300米)

    扫描速度(line images/s)

    60@360(B)

    84@176(B)

    60@360(B)

    84@176(B)

    125@360(B)

    160@176(B)

    >200@448(B)

    单幅拍摄速度(秒)

    13@360(B)

    9@176(B)

    9@360(B)

    7@176(B)

    6@448(B)

    重量

    1kg(相机及内置控制器)

    1.5kg(相机及内置控制器)

    1.2 kg

    存储

    240G SSD(512G可选)

    云台及相机安装空间

    >=330(悬挂高度)*200*260mm

    选配附件

    面阵航拍高清相机(1英寸传感器,有效像素2000W),实现同步航拍数据拍摄及以航拍相机影像为基准,精准配准,纠 正高光谱影像的细微几何变形;高精度POS系统;具体配置要求可联系确定。
