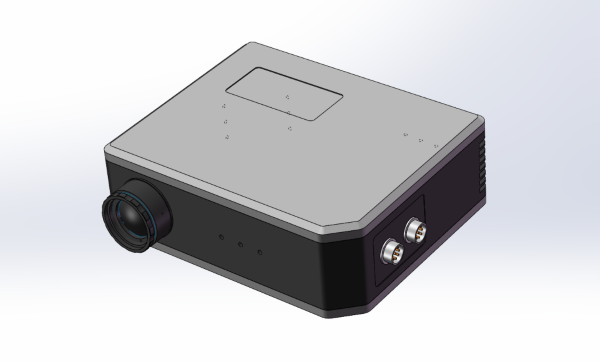

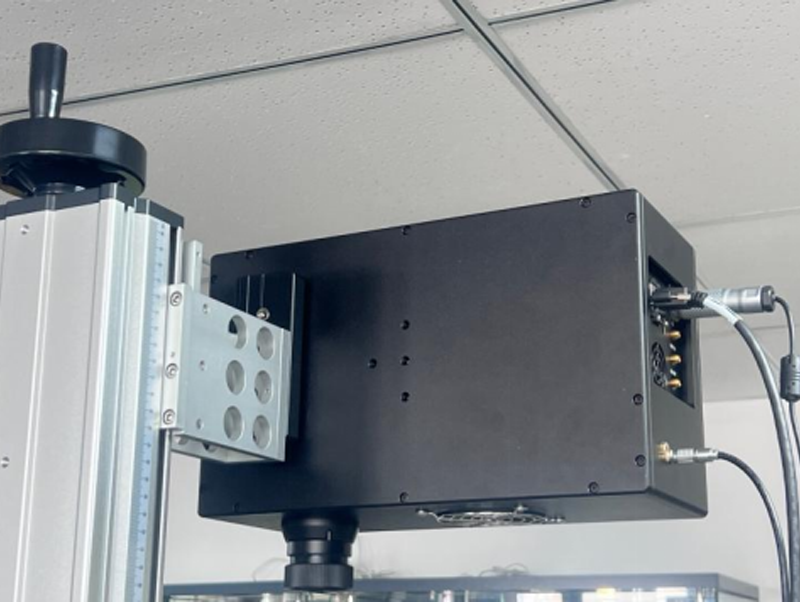

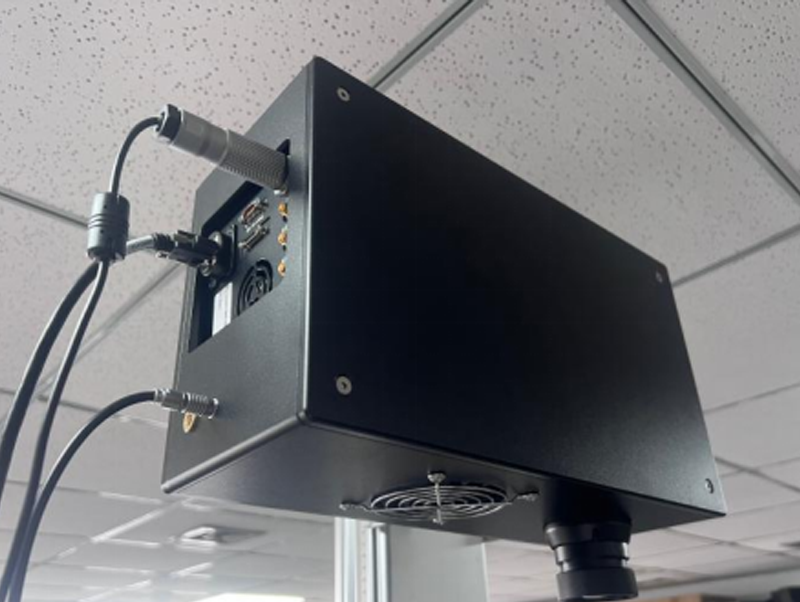

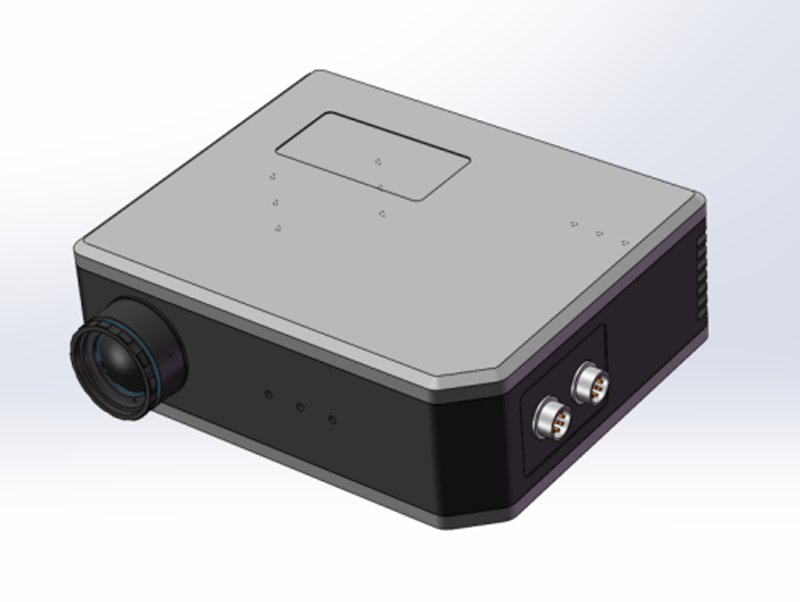

Image-RT50面阵型中波光谱成像系统

1、产品概述

Image-RT50为高性能面阵快照式中波红外高光谱成像系统，工作光谱区间2.7～5.3μm，覆盖大气窗口、烃类气体、燃烧产物、高分子材料、蚀变矿物等物质的特征光谱指纹区。设备采用MCT碲镉汞探测器与斯特林一体化制冷技术，具备377fps高帧频，可快速获取完整空间-光谱三维数据立方体。

系统具备高动态范围、高信噪比、低畸变、高像素利用率等优势，支持多模式读出、ROI自定义采集、图像自动校正增强，适配无人机机载巡检、实验室科研试验、工业在线检测、应急安防监测、地质资源勘探等多领域场景，可有效解决传统可见光、短波红外、单波段红外设备检测精度低、虚警率高、无法识别动态瞬态目标、黑色物料检测失效等行业痛点。

参数

2、核心落地应用场景

2.1 油气化工行业——烃类气体泄漏精细化监测

2.1.1 应用场景

主要应用于陆上油气田、石油炼化园区、长输油气管线、储罐区、压缩机厂房等场景，实现无组织排放排查、隐蔽泄漏点位定位、气体扩散态势监测、环保合规溯源，同时可完成高架火炬燃烧状态诊断监测。

2.1.2 技术原理

设备2.7～5.3μm光谱区间精准覆盖甲烷、乙烷、丙烷及各类VOC挥发性有机物的C-H键特征吸收光谱，依托154个光谱波段、35nm光谱分辨率的精细光谱识别能力，可通过光谱指纹特征区分烃类气体与水蒸气、扬尘、环境热噪声等干扰源，彻底解决传统单波段红外检漏设备虚警率高、无法区分气体种类的技术短板。

2.1.3 设备优势

设备为快照凝视成像体制，377fps超高帧率可快速捕捉动态湍流气云的漂移、扩散全过程；内置非均匀性校正、坏像素替换及自动图像增强算法，支持昼夜不间断作业；标准化GigE Vision接口可适配固定云台在线监测系统。同时设备高动态范围特性，可适配厂区高温设备周边复杂检测环境，避免图像饱和失真。

2.1.4 应用成效

可精准定位微小泄漏点位，定量反演气体柱密度，可视化呈现泄漏扩散范围；有效降低环境干扰导致的误报、漏报问题，精准区分天然气泄漏与油品挥发工况；实现火炬不完全燃烧区域识别，指导设备配风优化，降低VOC超标排放风险，为油气化工园区安全生产、环保合规管控提供核心数据支撑。

2.2 航空航天动力——燃烧场光谱诊断试验

2.2.1 应用场景

应用于航空发动机、燃气轮机、火箭发动机地面试车台试验，实现燃烧室内部燃烧状态检测、尾焰组分分析、燃烧效率评估，支撑新型动力装置结构优化与推进剂配比迭代试验。

2.2.2 技术原理

中波红外波段可精准捕捉高温火焰中CO、CO₂、H₂O等核心燃烧产物的特征发射光谱，结合设备高精度光谱解析能力，可剥离碳烟连续辐射干扰，分离有效气体组分信号；通过逐像素光谱解算，构建二维温度场与组分浓度耦合分布图，弥补传统单点光谱检测、普通热成像无法全域精细化检测的缺陷。

2.2.3 设备优势

设备支持IWR/ITR双模式读出，5000:1超高动态范围可同时兼容高温火焰区域与常温设备壁面观测，无过曝、无暗区丢失；高速成像帧率可捕捉火焰脉动、振荡燃烧、局部熄火等瞬态工况；支持ROI自定义波段采集与像素合并，可兼顾检测精度与采集效率，完全适配动力试验高速、高精度、高动态的严苛检测需求。

2.2.4 应用成效

可全域可视化呈现燃烧不均匀区域，精准识别不完全燃烧、异常振荡燃烧等故障工况；替代传统多点探针检测方式，获取全域精细化燃烧数据，有效缩短发动机燃烧室结构优化、燃油配比调试、新型推进剂试验的研发周期，提升动力设备燃烧效率与运行稳定性。

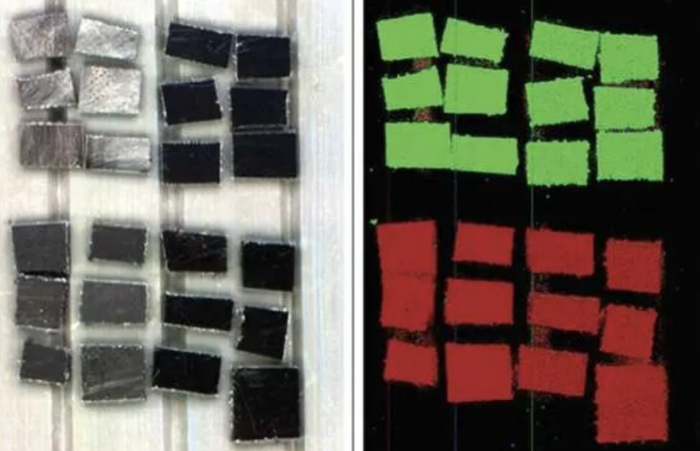

2.3 固废回收行业——黑色塑料智能分选检测

2.3.1 应用场景

主要应用于报废汽车塑料、电子废弃物、工业废旧塑料等固废分拣产线，重点解决黑色塑料无法识别分选的行业难题，实现PP、PE、ABS、PVC、PS等不同材质黑色塑料的精准分类，区分阻燃与非阻燃塑料。

2.3.2 技术原理

黑色高分子材料对可见光、短波红外光线完全吸收，传统检测设备完全失效；而各类塑料材质在3～5μm中波红外区间存在差异化特征吸收光谱，依托设备精细光谱识别能力，可精准提取不同塑料的光谱指纹，实现材质精准甄别。

2.3.3 设备优势

设备光谱区间完美匹配黑色塑料识别需求，支持光谱、空间双维度像素合并，适配产线高速连续作业场景；工业级GenICam协议、千兆以太网接口可快速对接产线控制系统，实时输出识别信号，驱动气动分选机构动作；设备IP40防护等级，可适配工业车间复杂粉尘、温湿度环境，长期运行稳定性强。

2.3.4 应用成效

彻底解决黑色固废塑料分选难题，分选纯度可达98%以上，大幅提升再生塑料品质与回收利用率；实现产线自动化智能分选，替代人工分拣模式，降低人工成本，提升固废回收行业智能化、标准化水平。

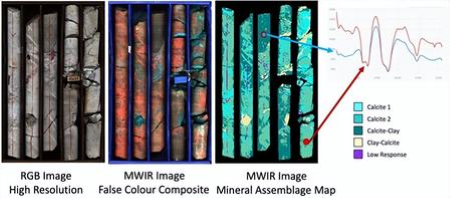

2.4 地质勘探领域——岩芯扫描与矿物填图

2.4.1 应用场景

适用于地质钻探岩芯室内自动化扫描分析、露天矿山无人机矿物填图、热液蚀变带识别、油气勘探有机质富集层筛查，广泛应用于金属矿产、能源矿产勘探评价工作。

2.4.2 技术原理

短波红外设备难以精准区分石英、长石等硅酸盐矿物，而中波红外波段可有效识别硅酸盐矿物、热液蚀变矿物、岩石有机质成分，通过建立标准矿物光谱数据库，实现岩性自动识别、蚀变区域定位、有机质富集层精准筛查。

2.4.3 设备优势

设备大数值孔径（NA=2.0）具备超高集光效率，可精准捕捉岩石微弱光谱信号；像素利用率＞99.6%，成像无盲区、无畸变，保证岩芯扫描全域数据完整性；可适配室内岩芯传送带扫描、户外无人机航测两种作业模式，场景适配性极强。

2.4.4 应用成效

实现岩芯矿物成分、蚀变特征、有机质含量的自动化、精细化检测，替代人工镜下初步判读工作；快速筛选矿产勘探靶区，精准识别矿化异常区域，大幅缩短钻探评价周期，降低勘探成本，提升地质勘探工作的数字化、智能化水平。

3. 设备场景适配核心优势总结

1. 体制优势显著：采用面阵成像体制，可精准捕捉火焰、气云等动态瞬态目标，适配各类高速、动态检测场景。

2. 光谱适配性广：2.7～5.3μm超宽中波光谱区间，覆盖气体、高分子、矿物、燃烧产物等多类物质特征光谱，一机适配多领域检测需求。

3. 成像性能优异：最高377fps成像帧率、5000:1超高动态范围、1800:1超高信噪比，兼顾高速动态检测与高精度弱信号识别。

4. 工程适配性强：轻量化小型化结构、IP40防护等级、标准化工业接口，可灵活适配无人机机载、固定云台、实验室台架、工业流水线等多种安装工况。

5. 数据精度可靠：内置多重图像校正算法，像素利用率超99.6%，输出数据稳定、精准，可直接用于数据分析、溯源研判、科研试验及工程验收。
