安徽工程大学GaiaField Pro-V10E-1020培训

发布者: 发布时间:2023-10-24

GaiaField Pro-V10E便携式高光谱相机培训

用户单位:安徽工程大学国际工程师学院

培训时间:2023年10月12日

应用方向:皮肤检测

产品型号:GaiaField Pro-V10E

本次培训在安徽工程大学国际工程师学院开展,主要进行了高光谱成像技术原理介绍、系统安装、软件培训、数据处理等。本次培训产品为双利合谱自主研发生产的便携式高光谱成像仪GaiaField Pro-V10E。安徽工程大学国际工程师学院相关老师和学生积极参与培训。

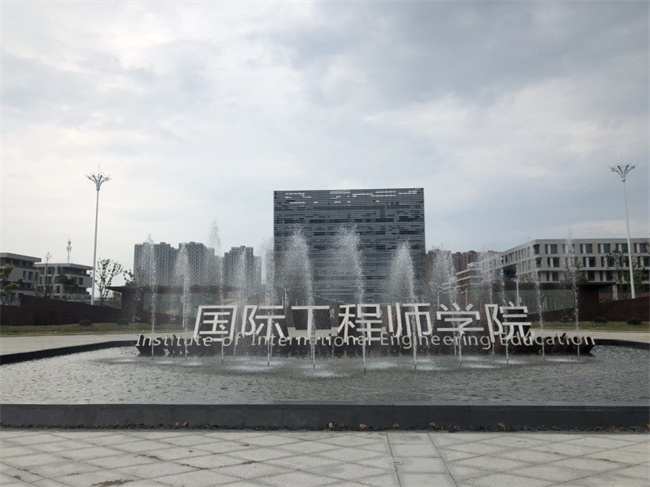

安徽工程大学国际工程师学院

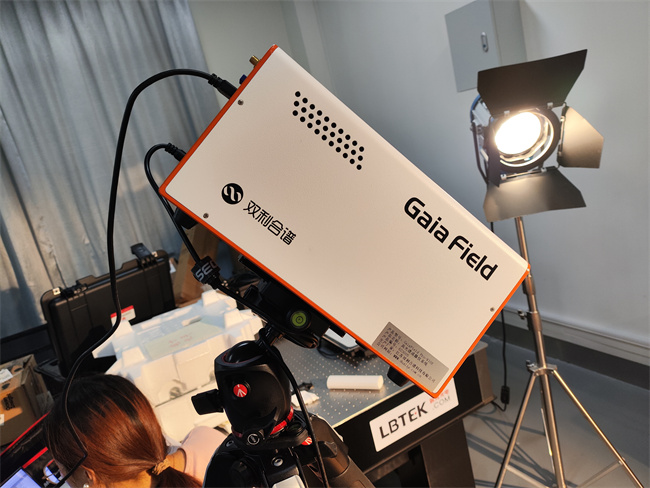

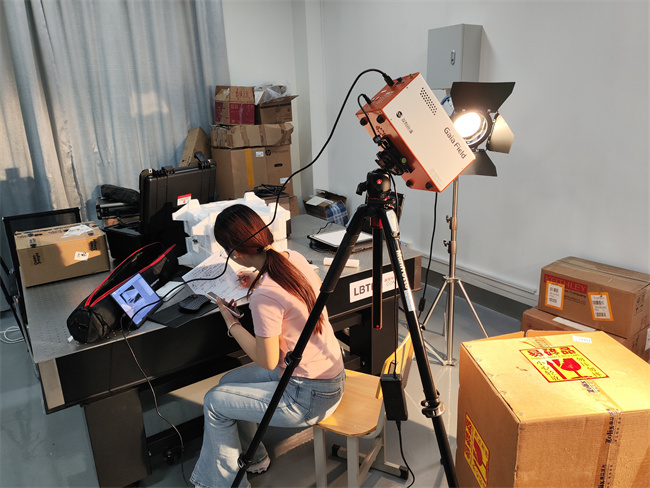

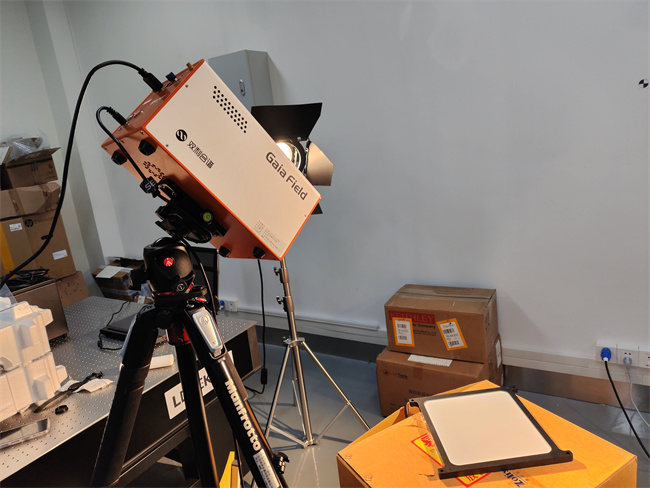

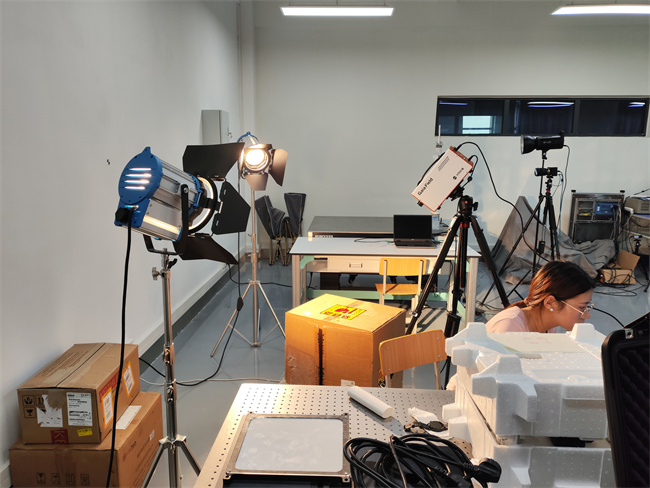

现场培训照片

RGB人体手臂真彩图

 629nm单波段灰度图

772nm单波段灰度图

909单波段灰度图

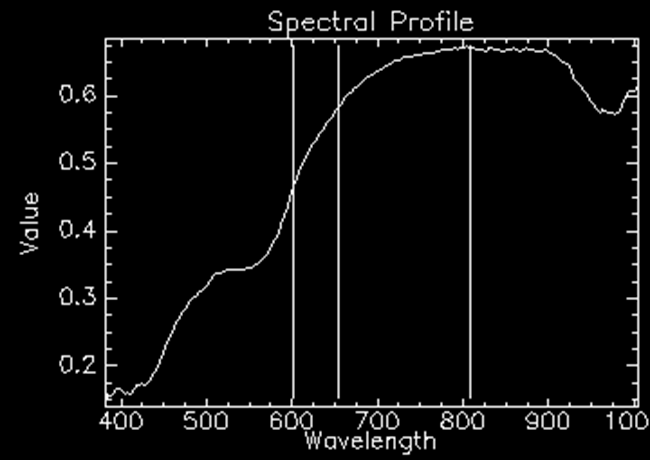

手臂皮肤光谱曲线

GaiaField系类便携式高光谱成像仪的主要功能

  1. 透视射光栅,内置推扫式成像,无需外接电控转台或振镜等运动装置
  2. 一键实现自动曝光、自动调焦、自动扫描速度匹配、自动获取高光谱影像
  3. 支持Android、IPad、Iphone无线连接遥控(GaiaField Pro独有)
  4. 辅助取景摄像头实现真正的所见即所得
  5. 内置电池,可连续工作4小时以上
  6. 单幅图像采集只需9秒左右
  7. 自动暗背景单帧数据采集
  8. 数据预览及校正功能:辐射度校正、反射率校正、区域校正
  9. 数据格式完美兼容Evince、Envi等第三方数据分析软件
  10. 支持Win7-32位或64位系统
  11. 防尘防水功能(防尘等级IP5,防水等级IP1)

与目前的国内外现有的便携式高光谱成像仪相比,GaiaField Pro-V10E独有的软硬件功能如下:

● 辅助摄像头功能

● 通过辅助摄像头观察目标拍摄区域

● 当前狭缝位置指示

● 选择自动曝光与自动调焦区域,直观方便,仅需鼠标即可完成操作。

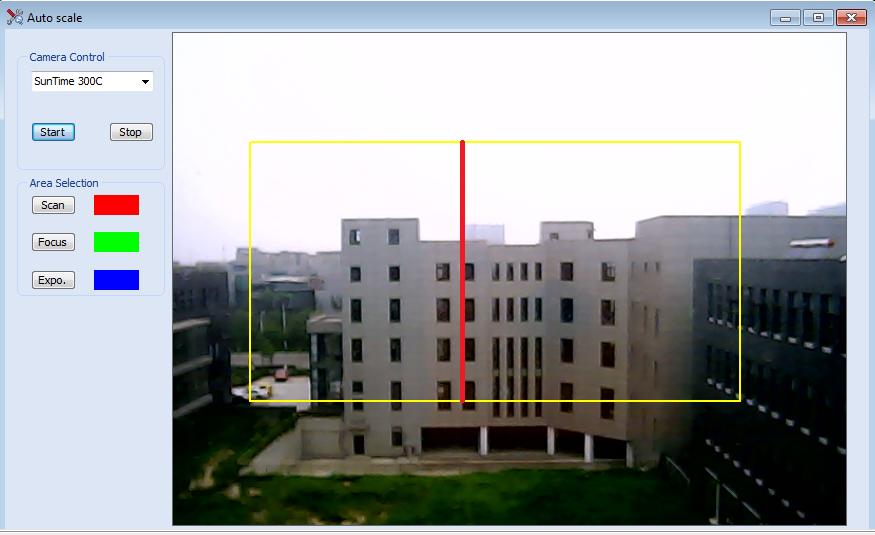

图3  辅助摄像头观察目标拍摄区域

自动调焦功能

  1. 业内首创自动调焦技术,解决了传统手动调焦方式调焦不易判断和操作不便的问题。
  2. 通过自动调焦实现对物距的测量

传统光谱相机进行调焦时,需要使用者在调焦的同时,观察采集屏幕,通过判断图像边界的锐利程度来完成操作。操作复杂,效率低。即使有经验的使用者也难以手动调整至最佳状态。卓立自主研发的自动调焦模组与算法,使以上问题得到了根本解决。每位使用者仅需单键操作,15秒内系统将自动完成对焦,无需任何额外知识,只需一次单击即可全自动完成。

  1. 通过自动对焦功能的实现,还可以有效测量物距,进而实现扫描速度自动匹配

自动扫描速度匹配、自动曝光

  1. 自动曝光:根据当前光照环境,进行曝光测试,获得精准的曝光时间。在得到最佳信噪比的同时,又可避免过度曝光造成数据作废。同时软件具有实时过度曝光监视功能。

自动扫描速度匹配:根据当前的曝光时间等参数,进行测试拍摄,得到实时帧速,进而计算出合适的扫描速度。从而避免了扫描图像的变形(扫描速度快,图像压缩;扫描速度慢,图像拉伸)
