武夷学院近红外便携式高光谱相机培训

GaiaField高光谱相机培训

用户单位：武夷学院

培训时间：2023年03月13日至14日

应用方向：农业病虫害检测

本次培训在武夷学院实验室开展，讲解高光谱的原理及应用，培训设备操作，测试植物叶片光谱数据。本次培训产品为双利合谱自主研发生产的便携式高光谱成像系统GaiaField Pro-N17E-HR。武夷学院相关成员全程参与培训。

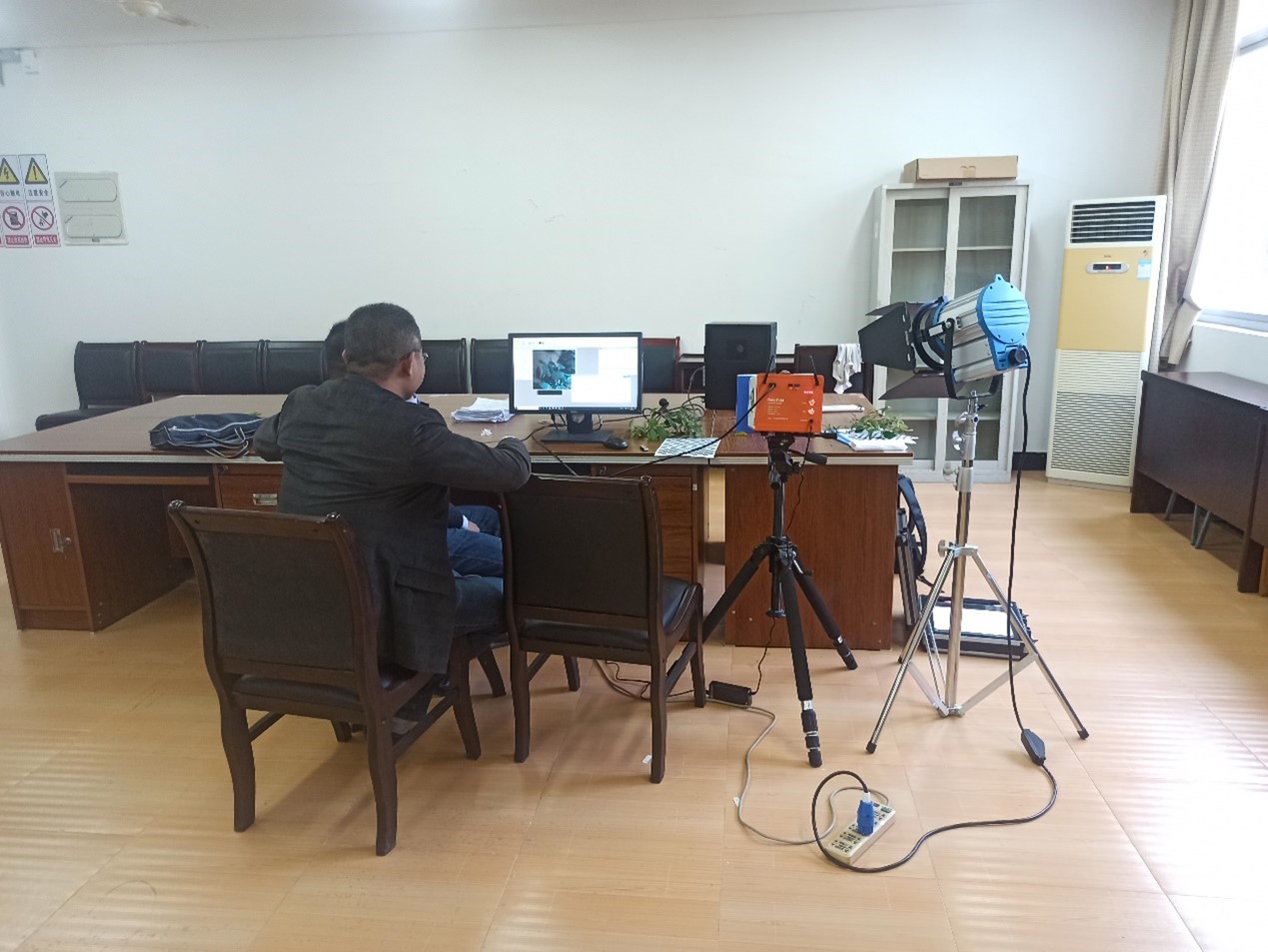

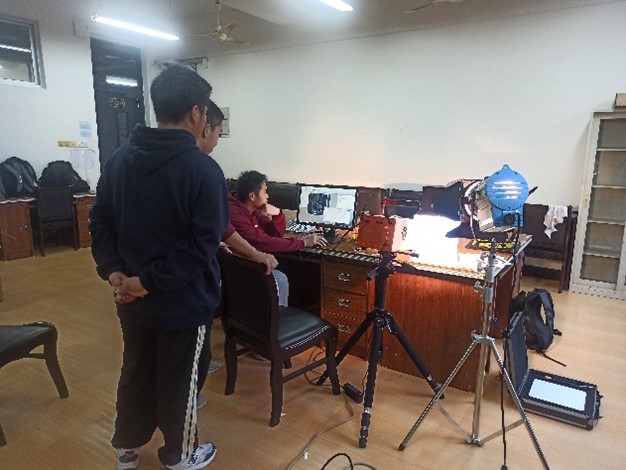

培训人员现场操作高光谱相机

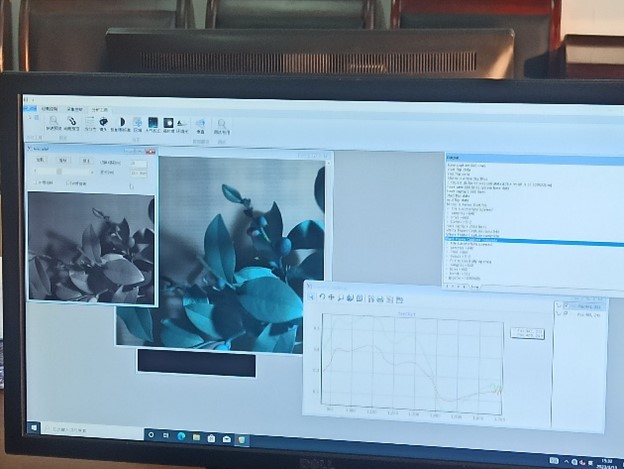

植物叶片光谱测试

经过验收培训测试后，GaiaField Pro-N17E-HR可以满足应用测试要求，老师及学生可以熟练使用此款相机

GaiaField系类便携式高光谱成像仪的主要功能

1. 透视射光栅，内置推扫式成像，无需外接电控转台或振镜等运动装置
2. 一键实现自动曝光、自动调焦、自动扫描速度匹配、自动获取高光谱影像
3. 支持Android、IPad、Iphone无线连接遥控（GaiaField Pro独有）
4. 辅助取景摄像头实现真正的所见即所得
5. 内置电池，可连续工作4小时以上
6. 单幅图像采集只需9秒左右
7. 自动暗背景单帧数据采集
8. 数据预览及校正功能：辐射度校正、反射率校正、区域校正
9. 数据格式完美兼容Evince、Envi等第三方数据分析软件
10. 支持Win7-32位或64位系统
11. 防尘防水功能（防尘等级IP5，防水等级IP1）

与目前的国内外现有的便携式高光谱成像仪相比，GaiaField Pro-V10E独有的软硬件功能如下：

● 辅助摄像头功能

● 通过辅助摄像头观察目标拍摄区域

● 当前狭缝位置指示

● 选择自动曝光与自动调焦区域，直观方便，仅需鼠标即可完成操作。

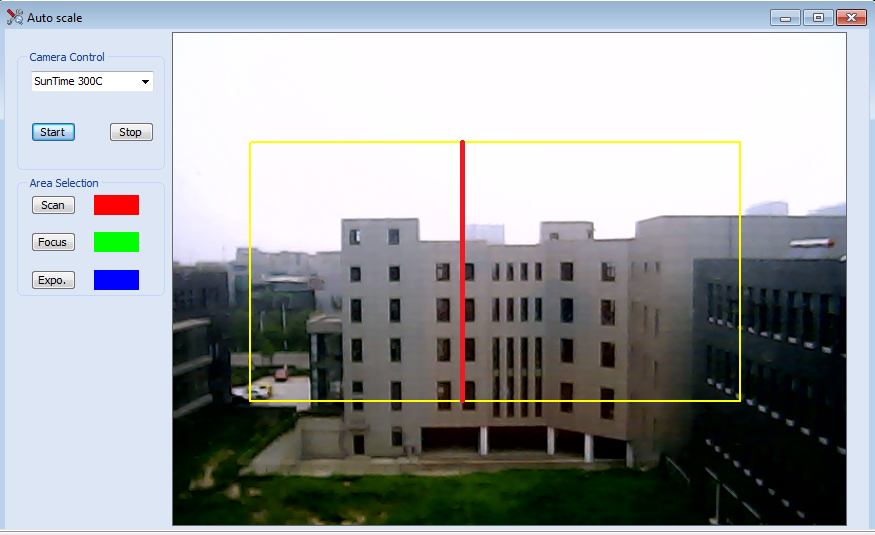

图3  辅助摄像头观察目标拍摄区域

自动调焦功能

1. 业内首创自动调焦技术，解决了传统手动调焦方式调焦不易判断和操作不便的问题。
2. 通过自动调焦实现对物距的测量

传统光谱相机进行调焦时，需要使用者在调焦的同时，观察采集屏幕，通过判断图像边界的锐利程度来完成操作。操作复杂，效率低。即使有经验的使用者也难以手动调整至最佳状态。卓立自主研发的自动调焦模组与算法，使以上问题得到了根本解决。每位使用者仅需单键操作，15秒内系统将自动完成对焦，无需任何额外知识，只需一次单击即可全自动完成。

3. 通过自动对焦功能的实现，还可以有效测量物距，进而实现扫描速度自动匹配

自动扫描速度匹配、自动曝光

1. 自动曝光：根据当前光照环境，进行曝光测试，获得精准的曝光时间。在得到最佳信噪比的同时，又可避免过度曝光造成数据作废。同时软件具有实时过度曝光监视功能。

自动扫描速度匹配：根据当前的曝光时间等参数，进行测试拍摄，得到实时帧速，进而计算出合适的扫描速度。从而避免了扫描图像的变形（扫描速度快，图像压缩；扫描速度慢，图像拉伸）
