光谱研习社｜高光谱探测器参数怎么看？

打开一台高光谱相机的参数表，除了光谱范围、光谱分辨率，常常还会看到 像元尺寸、量子效率、读出噪声、动态范围 等指标。这些参数到底怎么看？ 像元是不是越小越好？QE只看峰值够不够？噪声低意味着什么？16 bit又能不能直接代表更大的动态范围？

上一期，我们从400nm讲到14μm，重点解释了为什么不同波段需要不同的探测材料和探测机制。材料选对了，只是***步。真正到了成像环节，还要继续看：光能不能有效进入像元，有多少能转化成信号，弱信号会不会被噪声淹没，强信号又会不会提前饱和。

这一期不堆参数表，重点讲清楚四个最常见的基础指标，以及它们背后的像元结构。

一、看懂探测器，先看这几个核心参数

探测器的性能指标很多，暗电流、满阱容量、线性度、响应均匀性、工作温度等都可能影响最终表现。本期先抓住四个最常见、也最容易被误解的基础参数：像元尺寸、量子效率、读出噪声和动态范围。

它们对应的是光信号从“进入像元”到“转成电荷”，再到“积累并读出”的不同环节。

1.像元尺寸：不是越小越好

进入近红外后，色素吸收减弱，叶片内部组织和冠层结构产生的散射作用更加突出。因此，VNIR广泛用于植被长势、色素与氮素估算、生态监测及地物识别等研究。

像元尺寸通常指探测器芯片上单个感光单元的物理尺寸，一般以微米（μm）表示。看参数时，很多人会自然地把“小像元”和“高分辨率”画等号。这个理解只对了一部分。

在芯片尺寸、光学系统和成像条件相同的情况下，像元越小，同样面积上能够排布的像元越多，空间采样会更密。 但最终能不能分辨更小的目标，还要看焦距、视场角、成像距离以及光学系统本身的成像质量。所以，像元更小，并不等于实际空间分辨率一定更高。

反过来看，在其他条件相同时，更大的像元具有更大的单像元感光面积，通常能够接收到更多光子。尤其在弱光或短曝光条件下，单像元能够获得多少有效信号就更值得关注。

像元尺寸真正要权衡的是：空间采样、单像元集光能力，以及光学系统能否与像元匹配。

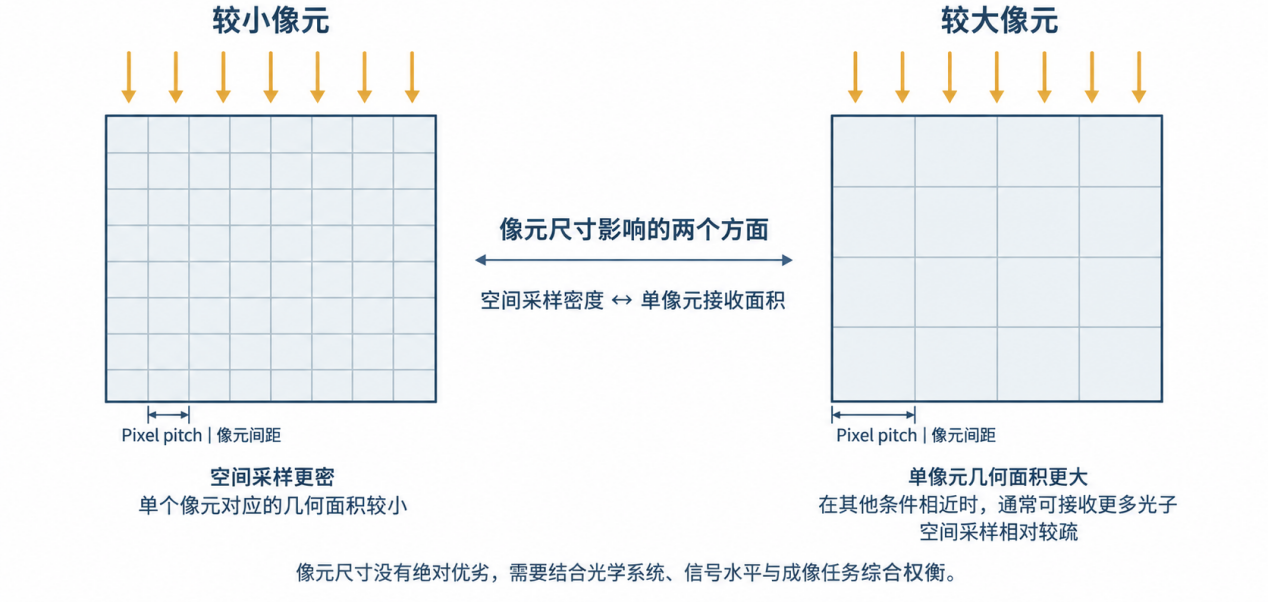

▲图1 不同像元尺寸下空间采样与单像元集光能力的关系示意

2.量子效率：收到光，不等于都能变成信号

光落到探测器上，并不意味着每一个入射光子最后都会形成可以被记录的有效信号。

量子效率（Quantum Efficiency，QE）描述的是：在特定波长下，入射光子中有多少能够产生可收集的光生载流子。在其他条件相同时，更高的QE意味着同样数量的入射光子可以产生更多有效信号，因此对弱信号探测尤其重要。

但看QE，最容易忽略的一点是：QE必须结合波长来看。

QE不是一个脱离波长存在的固定数字，而是随波长变化的，即QE(λ)。同一块探测器在不同波长位置的转换效率可能明显不同，不同探测材料的有效响应区间也不同。

所以，比“峰值QE是多少”更重要的是：目标工作波段内的QE表现怎么样。此外，QE还会受到器件材料、结构、减反射设计和工作条件等因素影响。即使是同一类探测材料，也不能简单用一个固定QE数值概括。

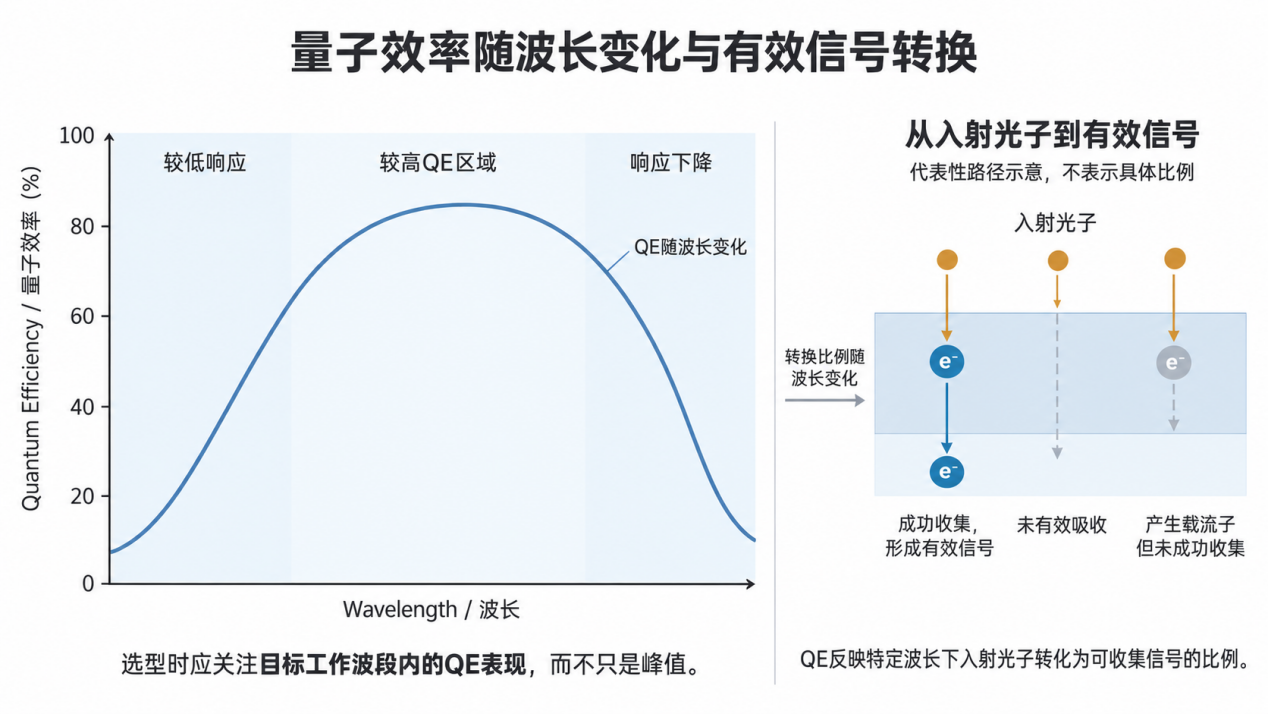

▲图2 量子效率随波长变化的概念示意

3.读出噪声：弱信号为什么更难测？

光转化成电荷以后，还要经过读出、转换和放大，才能形成后续可以处理的电信号。电子读出链路本身也会带来随机波动，这就是常见的读出噪声（Read Noise），通常以电子数（e⁻）表示。

读出噪声对弱信号尤其重要。目标信号很强时，少量读出噪声所占的比例可能并不突出；但在弱光、短曝光或目标信号本身很小时，真实信号和读出噪声的量级会逐渐接近，信号也就更难从背景波动中分辨出来。

因此，在其他条件相同时，较低的读出噪声更有利于弱信号识别。不过，实际成像中的噪声并不只有读出噪声。光子到达本身存在统计波动，还可能有暗电流及其相关噪声等。读出噪声只是整个噪声体系中的一部分。

一个很低的Read Noise数值，并不等于“这台相机在所有条件下噪声都很低”。

实际判断还要结合曝光时间、信号水平、工作温度以及具体读出模式。

▲图3 不同读出噪声水平下弱信号识别能力示意

4.动态范围：既要看见弱信号，也不能让强信号轻易饱和

实际成像时，一幅图里的信号强度往往差别很大：有些区域反射强，有些区域处在阴影中；有些像元接收到大量光子，有些像元得到的信号却很弱。

探测器能够在多大的信号跨度内保持有效记录，就涉及动态范围（Dynamic Range）。简单理解，动态范围描述的是从较弱可辨识信号到接近饱和强信号之间，探测器能够有效覆盖的信号跨度，通常用比值或分贝（dB）表示。信号太弱时，会逐渐接近噪声水平，难以可靠分辨；信号不断增加时，像元能够积累的电荷也不是无限的。当信号接近上限，就会逐渐进入饱和区域。因此，可用动态范围与满阱容量、噪声水平等因素有关。

这里最容易混淆的一点是：动态范围 ≠ ADC位深。

12 bit、14 bit、16 bit描述的是模数转换时能够划分的数字量化级数。位深会影响数字化表达，但“16 bit”并不意味着探测器本身天然就有对应的有效动态范围。

所以，看相机参数时，不能只看“多少bit”。

对于强弱信号同时存在的场景，更宽的可用动态范围有利于在一次成像中兼顾两端的信息，避免弱信号被噪声淹没，或者强信号过早饱和。

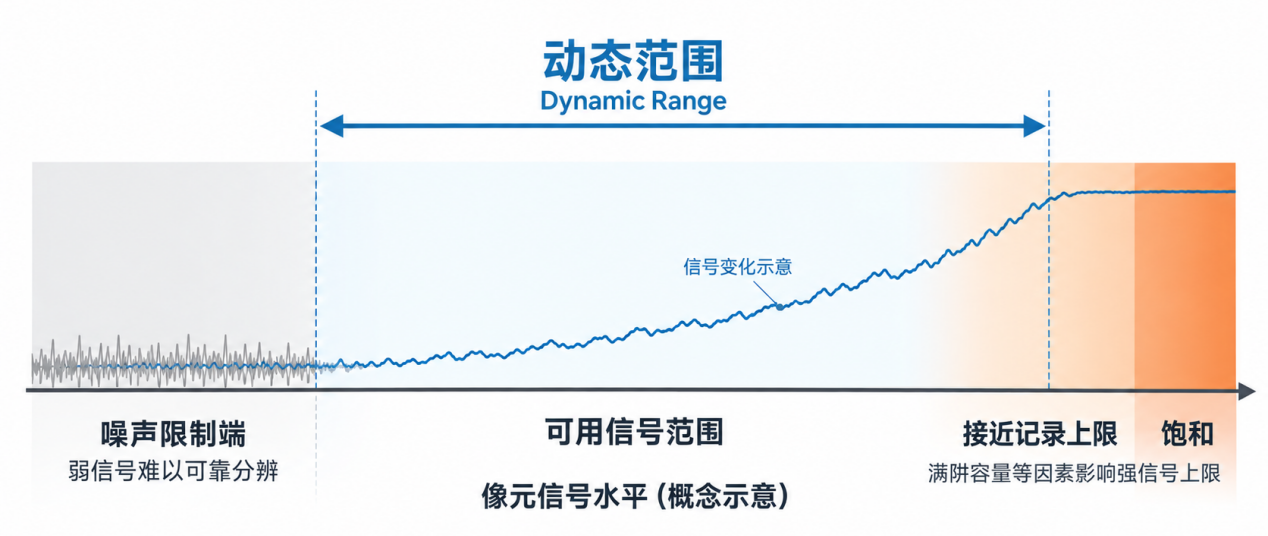

▲图4 探测器动态范围概念示意

二、光到了芯片表面，怎样真正进入感光区？

在像元尺度上，光并不是“落到芯片上”就结束了。它从哪一侧进入、到达感光区域前会经过哪些结构、像元表面的光怎样被重新引导，都会影响最终能够被利用的信号。

这里先分清两个层级： FSI和BSI主要讨论光的入射路径；微透镜讨论的是像元级集光。它们不是三个互斥的类别。

1.前照式与背照式：区别首先在入射路径

在典型的前照式（Front-Side Illumination，FSI）结构中，入射光从包含金属布线和相关电路结构的一侧进入，再到达有效感光区域。

因此，在光到达感光区域之前，前端结构可能对部分入射光产生遮挡、吸收或散射。随着像元不断缩小，怎样减少这些结构对有效集光的影响，也成为像元设计需要考虑的问题。

背照式（Back-Side Illumination，BSI）改变了光的入射方向。通过相应的晶圆减薄和器件加工，光可以从芯片背面进入，使其在到达有效感光区域之前，不需要先穿过正面的金属布线结构，从而减少前端结构造成的光学遮挡。

所以，FSI和BSI最直观的区别，不是“谁一定更先进”，而是光到达有效感光区域的路径不同。

BSI为提高光利用效率提供了结构上的优势，但实际QE和成像表现仍取决于探测材料、工作波长、减反射设计、器件结构和制造工艺等因素。

因此，也不能简单理解成“BSI一定比FSI灵敏”。

2.微透镜：把更多入射光引向有效感光区域

除了改变入射方向，还可以直接在像元上方“管理”进入的光。微透镜阵列（Microlens Array）就是一种常见的像元级集光设计。

在每个像元上方布置微型透镜后，原本可能落在像元非有效区域附近的一部分入射光，可以被重新引导到有效感光区域，从而提高入射光的利用效率。

微透镜并不是与FSI、BSI互斥的第三种探测器类型。

它可以与不同像元结构结合使用。例如，在前照式结构中，微透镜可以帮助减少部分由像元表面非感光区域带来的光损失；在背照式器件中，也可以通过微透镜继续优化像元集光。

实际设计还要考虑像元尺寸、工作波长、入射角、微透镜材料、曲率，以及微透镜与有效感光区域的位置匹配。

从FSI、BSI到微透镜，目标其实很一致：让进入探测器的光尽可能有效地到达真正能够产生信号的区域。

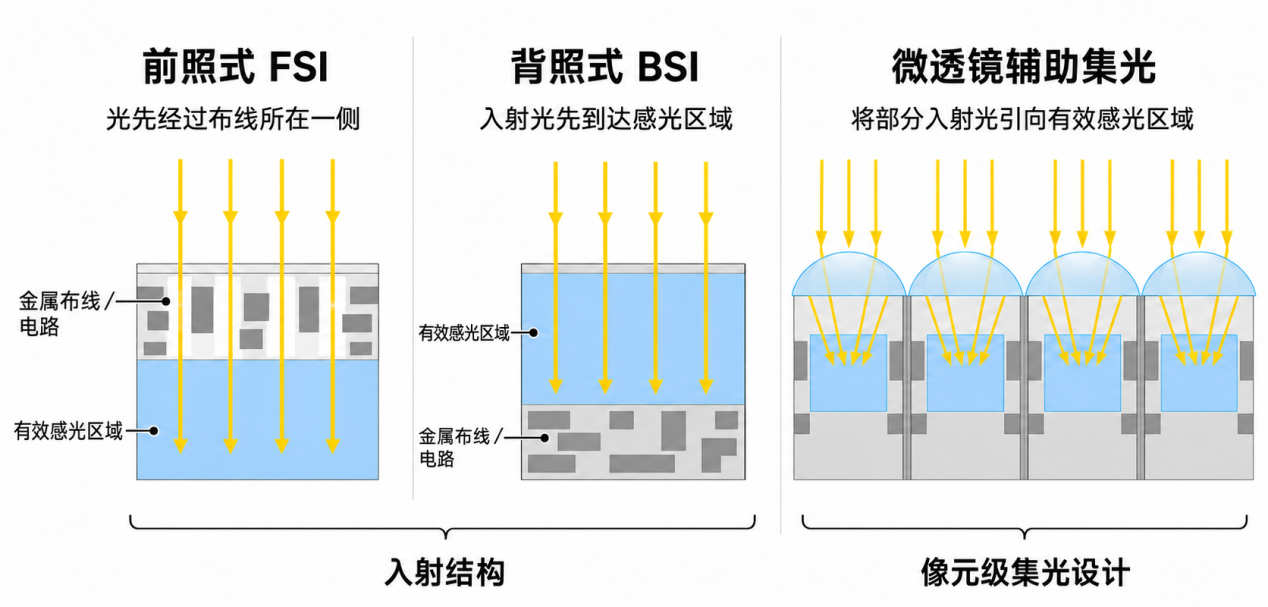

▲图5 前照式、背照式与微透镜辅助集光的概念示意

三、结语

看探测器，不能只盯着某一个参数。像元尺寸关系到空间采样和单像元集光面积；量子效率反映不同波长下入射光转化为有效信号的效率；读出噪声会影响弱信号能否被可靠识别；满阱容量、噪声水平等因素又共同影响探测器能够利用的动态范围。继续往像元内部看，前照式、背照式以及微透镜等结构设计，又会影响入射光怎样到达有效感光区域。

真正合适的探测器，不是某一个参数越大或越小越好，而是这些性能能否与工作波段、光学系统、信号条件和实际观测任务匹配。
