光谱研习社｜从400 nm到14 μm：高光谱为什么需要不同探测器？

为什么有的高光谱相机工作在 400–1000 nm，有的覆盖 900–1700 nm，还有一些系统能够进入 3–5 μm甚至 8–14 μm？ 这背后不仅是分光方式的差异，还与不同波长携带的信息以及探测器材料本身的响应能力有关。

一、从可见光到热红外：不同波段究竟在“看”什么？

人眼能够感知的可见光大致位于 400–700 nm。而借助不同的光学系统和探测器，光谱成像的“视野”可以进一步拓展到近红外、短波红外，甚至中波和长波红外。

随着波长不断增加，我们获得的信息也在发生变化。

1.可见光—近红外：颜色、色素与结构

对于农业、生态和地表遥感而言，400–1000 nm的可见光—近红外（VNIR）是最常见的高光谱范围之一，其信号主要来自目标对太阳辐射的反射。

以绿色植物为例，在可见光区域，叶绿素、类胡萝卜素等色素会产生选择性吸收。其中，叶绿素在约 660–680 nm附近具有较强的红光吸收；从约 680–750 nm开始，植被反射率快速上升，形成遥感研究中非常重要的红边。

进入近红外后，色素吸收减弱，叶片内部组织和冠层结构产生的散射作用更加突出。因此，VNIR广泛用于植被长势、色素与氮素估算、生态监测及地物识别等研究。

简单来说，VNIR更多回答的是“颜色、色素与结构发生了什么变化”。

2.短波红外：从“看结构”进一步走向“看成分”

继续向长波方向延伸，就进入了短波红外（SWIR，约1000–2500 nm）。

这一范围的重要特点，是与O–H、C–H、N–H等化学键相关的分子振动倍频和组合频吸收开始表现出丰富的光谱特征。

因此，SWIR对水分以及多种有机成分非常敏感，在水分检测、食品与农产品品质分析、有机材料识别、塑料分选和矿物分析等领域具有重要价值。

这里还有一个实际使用中经常遇到的问题：为什么很多设备不是1000–2500 nm，而是 900–1700 nm？

原因之一就在于探测器。标准InGaAs探测器的典型响应范围约为 0.9–1.7 μm，因此900–1700 nm成为非常常见的SWIR系统配置。它并不是与1000–2500 nm完全独立的另一种“自然波段”，而与探测器材料和仪器设计密切相关。

VNIR更擅长“看颜色与结构”，SWIR则进一步深入“水分与成分”。

3.中长波红外：从成分信息走向热状态

当波长进一步进入中波红外（MWIR，典型约3–5 μm），目标自身热辐射的重要性逐渐增加。对于火焰、发动机和高温工业过程等目标，其自身热辐射在这一范围内已经十分显著。

继续来到长波红外（LWIR，典型约8–14 μm），对于常温目标而言，成像信息主要来自物体自身的热辐射，因此非常适合温度场、热异常和夜间热成像等应用。

需要注意的是，反射辐射与自身热辐射的相对贡献，与目标温度、材料发射率、光照条件和波长共同有关，并不存在一个适用于所有场景的固定分界点。

从VNIR到SWIR，再到MWIR/LWIR，我们获取的信息也逐渐从“颜色与结构”深入到“成分”，再走向“热状态”。

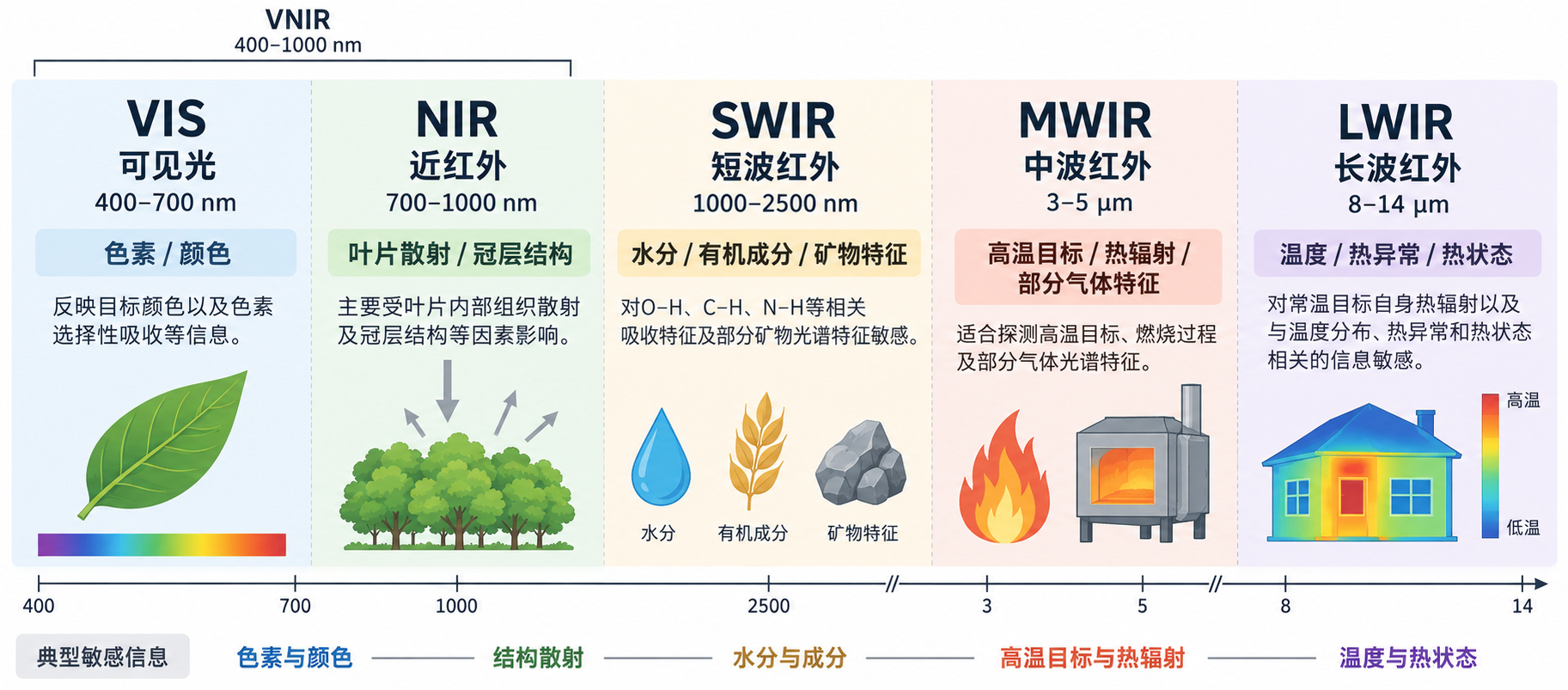

▲图1 从可见光到热红外的典型光谱范围及主要信息示意图

二、为什么不同波段需要不同探测器？

既然都是光，为什么不能使用同一种探测器，从400 nm一直“看到”十几微米？

这首先与光子的能量有关：

E = hc / λ

其中，E为光子能量，h为普朗克常数，c为光速，λ为波长。

这个关系说明：波长越长，单个光子的能量越低。

对于半导体光子探测器而言，能否有效响应某一波段，与材料自身的能带结构和禁带宽度密切相关。不同材料具有不同的禁带宽度，因此适合探测的波长范围也不同。

例如，Si（硅）非常适合可见光—近红外；进入SWIR后，InGaAs（铟镓砷）成为重要选择；到了更长波长的中长波红外，则需要InSb、HgCdTe等更加适合低能量光子的材料体系。

因此，一套光谱成像系统能覆盖哪些波长，并不是只由光栅或其他分光元件决定。

分光系统解决的是“如何把不同波长分开”，探测器解决的则是“这些波长能不能被有效记录”。

即使光学系统已经把某个波长“分出来”，如果探测器对这一波段几乎没有响应，这部分信息依然无法被有效获取。

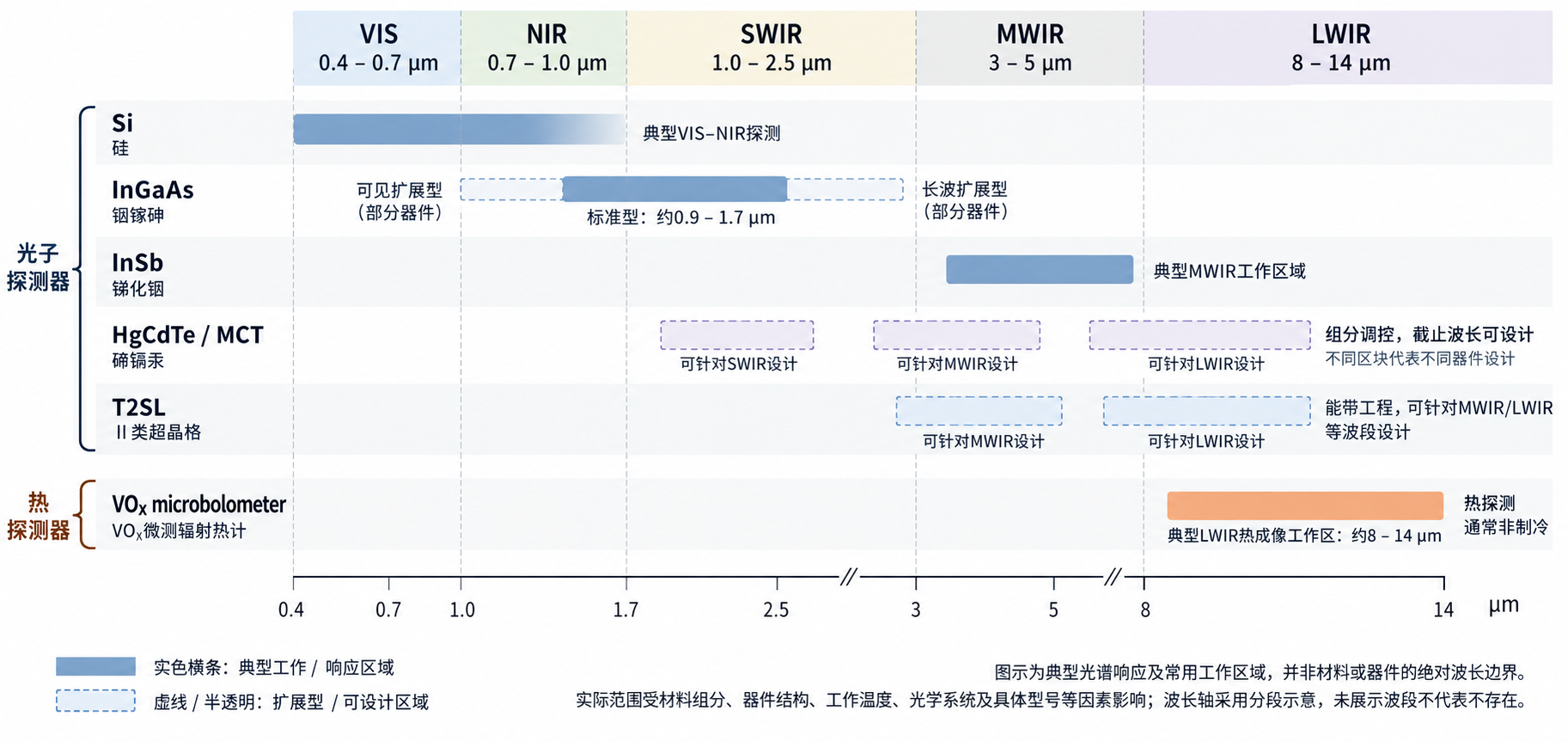

▲图2 不同光谱范围与典型探测器响应区域对应关系

三、从Si到InGaAs：光谱范围如何改变探测器？

1.Si CMOS / CCD：VNIR的成熟基础

在可见光—近红外区域，最常见的是硅基CMOS/CCD探测器。

硅在可见光区域具有良好的光电响应，并可以向近红外延伸至约1 μm附近。同时，硅基制造工艺高度成熟，具有像元规模大、空间分辨率高、成本相对较低等优势。

因此，大量 400–1000 nm VNIR高光谱系统都建立在硅基探测器之上。这也是400–1000 nm成为最常见高光谱范围之一的重要工程基础。

但随着波长继续增加，硅的响应会快速减弱。

这意味着，一套400–1000 nm高光谱系统并不能简单通过“换一块光栅”，就直接变成1700 nm甚至2500 nm系统——探测器本身也必须改变。

2.InGaAs：打开SWIR窗口

进入短波红外后，InGaAs（铟镓砷）成为最重要的探测器体系之一。

标准InGaAs探测器典型响应范围约为 0.9–1.7 μm，与许多SWIR应用所需的光谱区域高度匹配，因此900–1700 nm高光谱系统在工业和科研领域十分常见。

通过调整材料组分和器件结构，还可以形成可见扩展型或长波扩展型InGaAs，使响应范围向更短或更长波长拓展。

但这里需要特别注意：

不能把这些特殊扩展器件的能力，直接理解为普通InGaAs天然覆盖400–2500 nm。

响应范围的扩展通常还需要在暗电流、噪声、冷却方式和成本之间重新权衡。

从Si到InGaAs，本质上反映了一个很重要的规律：

当研究目标从“颜色与结构”进一步走向“水分与成分”，探测器材料也必须随光谱范围一起改变。

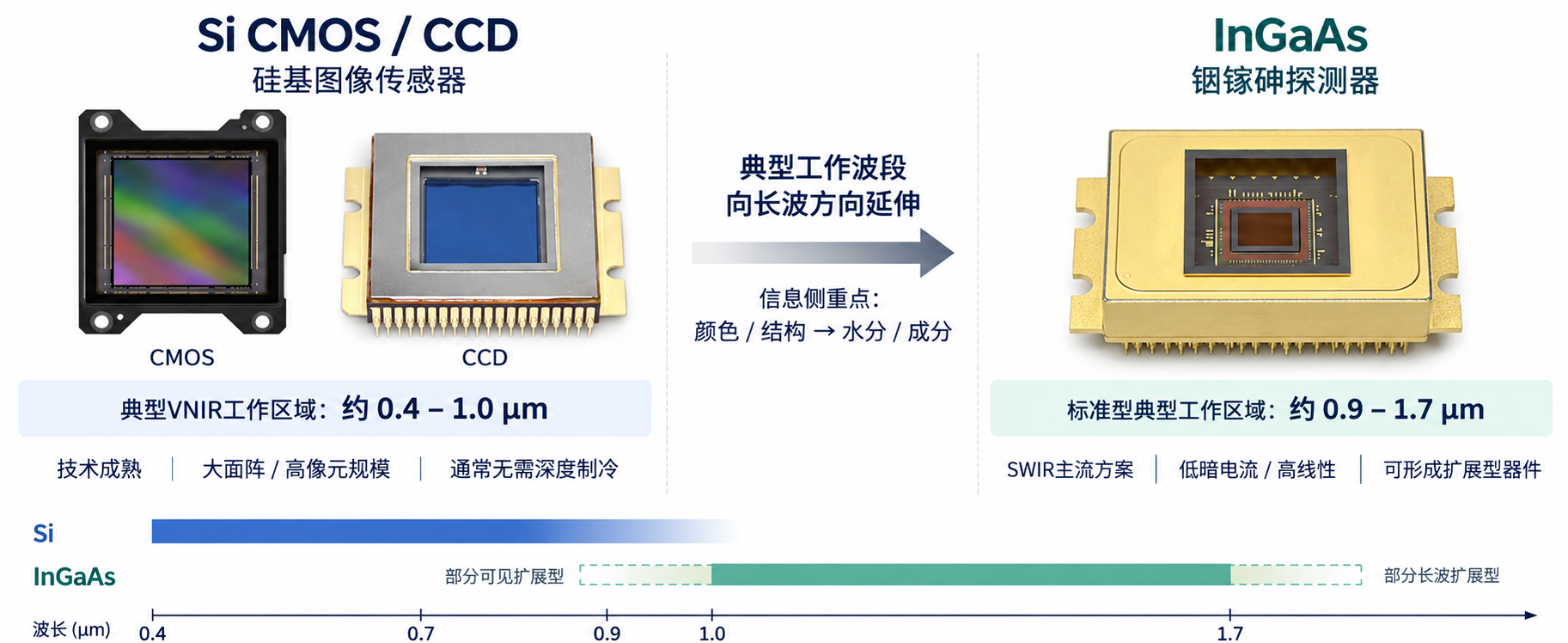

▲图3 Si CMOS/CCD与InGaAs典型探测器及响应范围示意图

四、从光子探测到热探测：进入中长波红外之后

进入中长波红外后，探测器面对的是能量更低的光子，同时器件自身的热噪声问题也更加突出。此时，红外探测逐渐形成两条不同的技术路线：光子探测和热探测。

1.光子探测：InSb与MCT

InSb（锑化铟）是MWIR领域较成熟的光子探测材料之一，具有较高的量子效率。为了抑制暗电流和热噪声，高性能InSb器件通常需要在低温环境下工作。

另一类重要材料是 HgCdTe（碲镉汞，MCT）。

MCT一个非常突出的特点，是可以通过调整材料组分改变禁带宽度，使其截止波长具有较强的可设计性，从而针对不同的中长波红外区域进行器件设计。

高性能MCT探测器通常也需要制冷，但具体工作温度取决于截止波长、器件结构和性能要求，不能简单理解为所有MCT探测器都必须工作在液氮温度。

2.热探测：VOx微测辐射热计

到了热红外，还有另一种完全不同的探测思路。

Si、InGaAs、InSb和MCT主要属于光子探测器，其基本过程可以概括为：

光子 → 激发载流子 → 电信号

而VOx（氧化钒）微测辐射热计属于热探测器，其工作过程更接近：

红外辐射 → 敏感单元温升 → 电阻变化 → 电信号

由于不需要像高性能中长波光子探测器那样进行深度低温制冷，VOx微测辐射热计能够实现更小的体积、更低的功耗和相对较低的系统成本，因此被广泛应用于非制冷热成像。

到了热红外，探测器不仅是在“换材料”，甚至可能是在“换一种探测物理机制”。

探测器还在继续发展

除传统材料外，Ⅱ类超晶格（T2SL）可以通过人工能带工程调节响应波段；量子点探测器则可以通过材料组成、尺寸和器件结构调控光电响应。

这些新型路线仍在持续发展，也为未来更加灵活、集成化的光谱探测提供了新的可能。

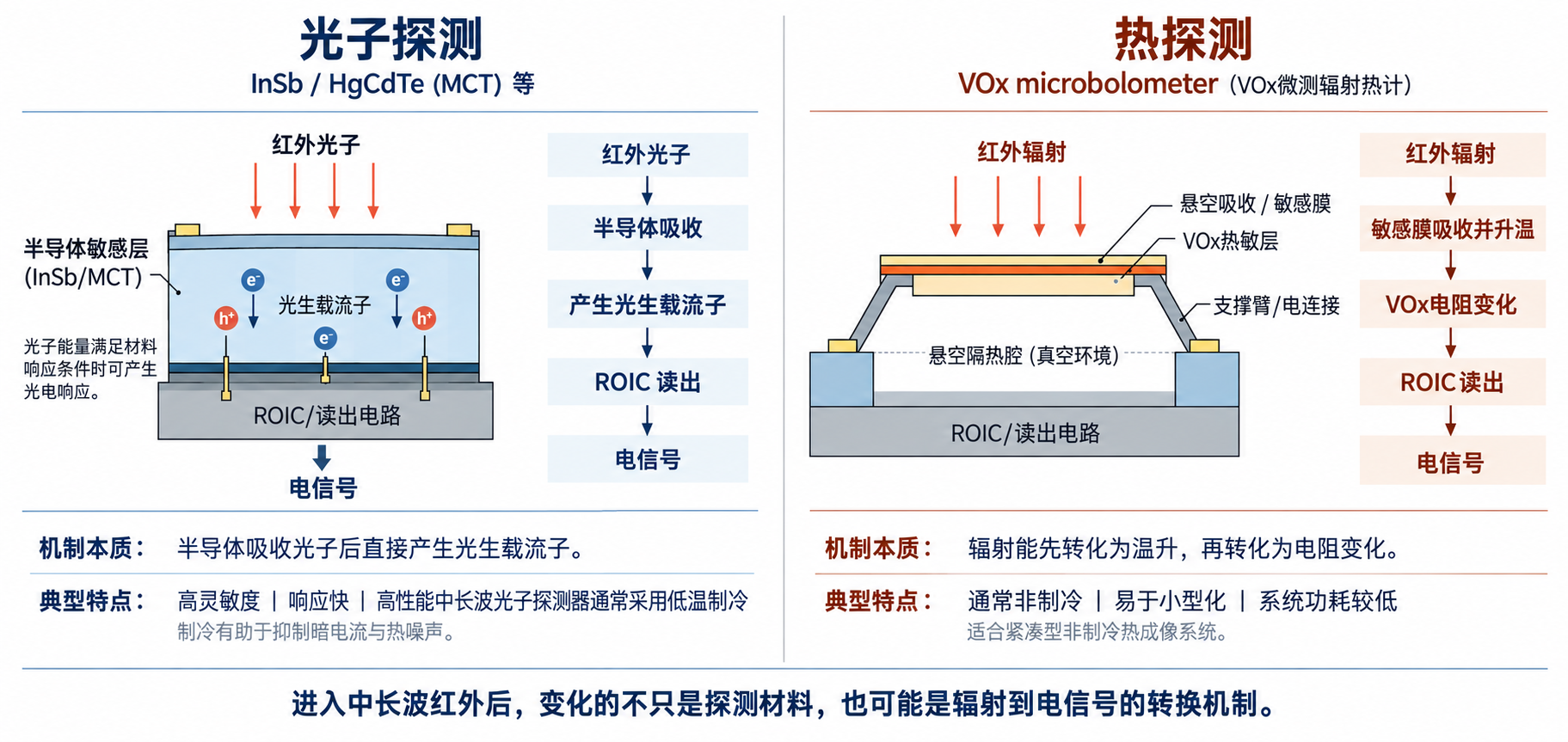

▲图4 中长波红外光子探测与热探测两类技术路线对比

五、光谱范围越宽，设备就越好吗？

既然不同波段能够提供不同的信息，是不是覆盖范围越宽的光谱成像设备就一定越好？

并不是。

光谱范围只是评价一套系统的一个维度。实际选择设备时，还需要综合考虑目标有效波段、光谱分辨率、空间分辨率、信噪比和成像速度。

更重要的是，不同研究目标真正需要的信息并不相同。

如果关注植被的色素、红边和冠层结构，VNIR本身就包含大量关键信息；

如果研究水分、有机物或食品品质，SWIR通常能够提供更加丰富的成分相关特征；

如果关注的是高温过程、温度场和热异常，则需要进一步考虑MWIR或LWIR。

与此同时，更宽的波段往往意味着不同的探测器材料、光学材料、更复杂的标定过程以及更高的系统成本。

所以，与其首先问：“哪台设备的波长范围最长？”

不如先问：“我的研究对象，真正有用的信息在哪里？”

***的光谱范围，不是最长的范围，而是最适合研究目标的范围。

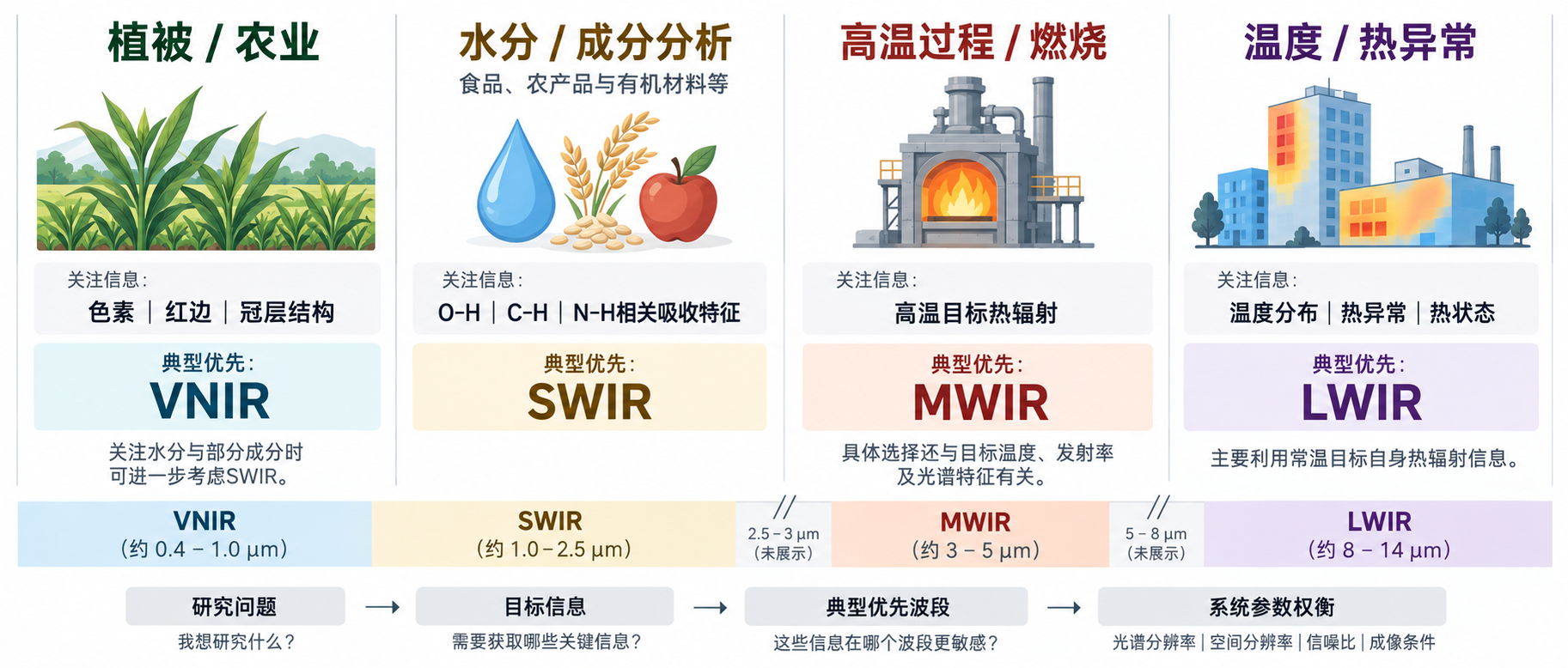

▲图5 不同研究目标与典型光谱范围选择示意图

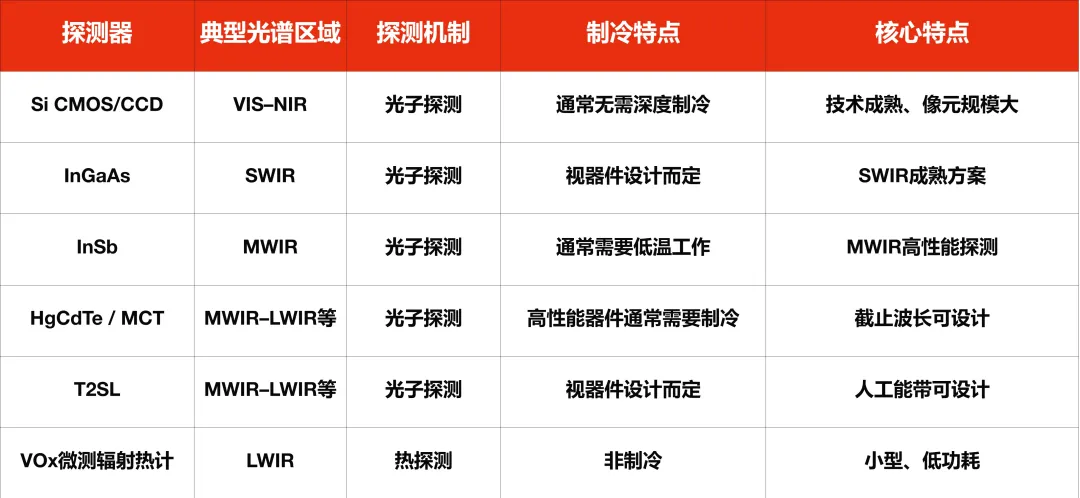

常见光谱探测器快速对比

注：不同探测器的实际响应范围会受到材料组分、器件结构、工作温度及具体型号等因素影响，表中仅表示典型工作区域，不应理解为***的波长边界。

六、结语

从可见光到热红外，不同波段记录的是不同维度的信息，而不同探测器则帮助我们打开这些不同的光谱窗口。选择波段，本质上是在选择信息；选择探测器，则是在选择获取这些信息的方式。
