GaiaTracer 高光谱刑侦物检仪

光谱成像(Spectral Imaging)是通过成像光谱仪记录被检对象在某一光谱范围或全光谱范围内的光谱影像数据,从实现方式上,有多光谱成像和高光谱成像之分。
下载彩页 产品咨询

    GaiaTracer 高光谱刑侦物检仪
    采用数码成像技术记录罪案现场是一种常用的刑侦手段。光谱成像(Spectral Imaging)是通过成像光谱仪记录被检对象在某一光谱范围或全光谱范围内的光谱影像数据,从实现方式上,有多光谱成像和高光谱成像之分。
    多光谱成像通常采用滤光片作为分光核心,能够根据实际应用案例自由选择不同波段采集图像;高光谱成像技术是在上世纪80 年代逐渐发展起来的一种新技术,它把传统的二维成像和光谱技术进行了统一,获得图谱合一的三维数据,最初主要应用于航空遥感检测;随着这项技术的发展和普及,逐渐被用于与人类生产生活相关的各种领域,特别是刑侦物证鉴定应用上,多光谱成像技术相对于传统的光谱检验法或数码成像法,具有信息量大、检测结果准确、效果更明显、无损检测等特点。

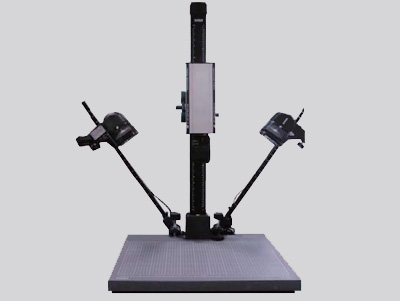

    GaiaTracer-F系列刑侦物检系统
    GaiaTracer-F系列刑侦物检系统采用液晶可调谐滤波器光谱相机,具有较高的空间分辨率和较好的成像质量,系统主要由照明光源、样本台及采集控制软件组成,适用于实验室环境下的物证鉴别分析。系统采用宽光谱照明光源,光源波长范围覆盖可见光到短波红外,光源高度及角度可调,可满足现有各型号光谱相机的照明要求。样本台提供光谱相机高度调节功能,用于改变光谱成像距离。光谱相机可根据需要选择相应型号,通过采集控制软件获取不同波长的光谱图像,光谱图像获取时可设定波长单幅拍摄,也可设定波长范围及步长连续扫描拍摄。
    由于采用充分的宽光谱照明及具有较多的成像调节功能,GaiaTracer刑侦物检系统可获得优越的光谱成像质量,通过分析处理可获得较精确的物质光谱曲线。

    GaiaTracer-F系列刑侦物检系统选型表



    Vis-8/-20

    SNIR-8/-20

    Dual-8/-20

    NIR

    工作波段

    400nm~

    720nm

    550nm~

    1000nm

    400~720nm &

    550~1000nm

    (手动切换)

    900nm~

    1700nm

    波长精度

    带宽/8

    带宽/8

    带宽/8

    带宽/8

    光谱分辨率

    8nm/20nm

    @550nm

    8nm/20nm

    @550nm

    8nm/ 20nm @550nm

    20nm

    @900nm

    调谐分辨率

    ≥1nm

    ≥1nm

    ≥1nm

    ≥1nm

    图像分辨率

    3296×2472

    (max)

    3296×2472

    (max)

    3296×2472

    (max)

    640×512

    帧频

    25fps

    (max)

    25fps

    (max)

    25fps

    (max)

    22fps

    (max)

    接口

    USB2.0( 控制)

    GigE(数据)

    USB2.0( 控制)

    GigE(数据)

    USB2.0( 控制)

    GigE(数据)

    USB2.0( 控制)

    GigE(数据)

    视场角

    ±7°

    ±7°

    ±7°

    ±7°

    有效通光口径

    <50mm

    <50mm

    <50mm

    <50mm

    照明功率

    300W×2

    300W×2

    300W×2

    300W×2

    照明角度调节

    0°-90°

    0°-90°

    0°-90°

    0°-90°

    拍照高度调节

    0mm-800mm

    0mm-800mm

    0mm-800mm

    0mm-800mm

    调焦方式

    定焦

    定焦

    定焦

    定焦

    横梁承重

    4Kg

    4Kg

    4Kg

    4Kg


    外观尺寸图纸

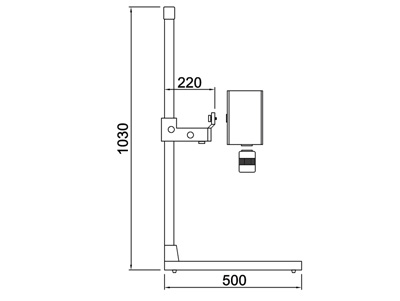

    侧视图

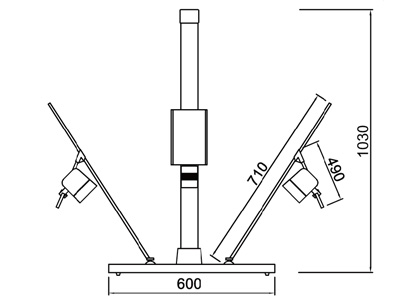

    前视图
    GaiaTracer-F系列文检系统软件功能
    · 硬件设备自动初始化连接
    · 图像校准(默认校准、手动校准)
    · 视频设置(相机曝光方式选择、波长设置、存储格式设置)
    · 拍照设置(起始波长、终止波长、波长步进、存储路径、自定义存储路径、存储格式设置等)

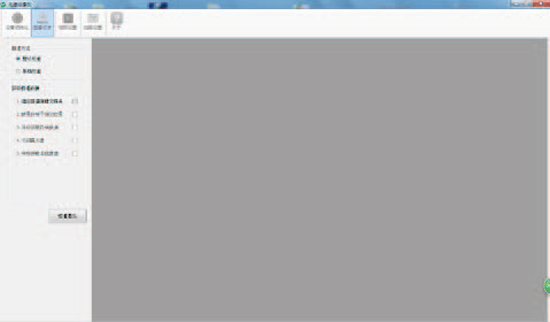

    校准设置界面

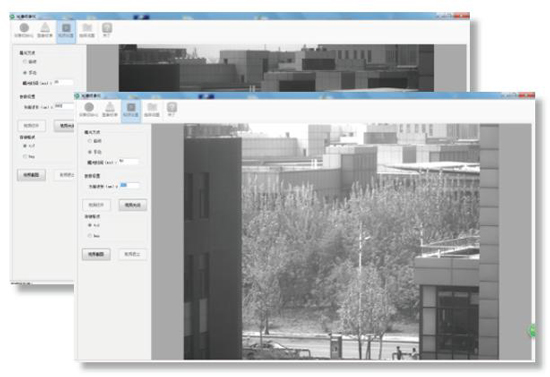

    视频设置界面

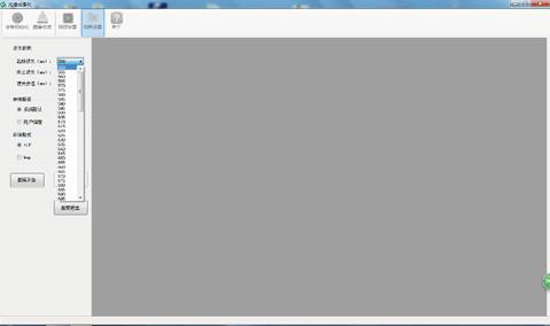

    拍照设置界面

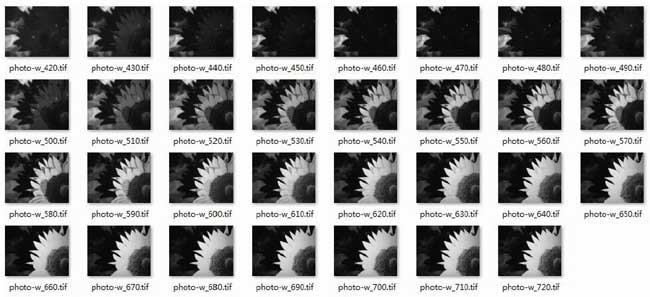

    测试结果

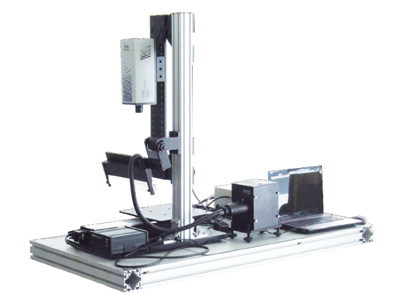

    GaiaTracer-G系列刑侦物检系统

    GaiaTracer-G系列文检系统采用基于光栅分光的推扫式光谱相机,具有很高的光谱分辨率和宽光谱范围,系统主要由照明光源(线型光源)、一维扫描样品台、高光谱相机、成像镜头及采集控制软件等组成,适用于实验室环境下的物证鉴别分析。系统采用宽光谱照明光源,光源波长范围覆盖可见光到短波红外(紫外光源可选),光源高度及角度可调,可搭载Image-λ-G全系列相机以及GaiaField系列相机,光谱范围可覆盖从紫外到红外全波段范围(200nm~2500nm),系统平台提供光谱相机高度调节功能,用于改变光谱成像范围。

    基本规格参数:



    参数指标

    样品台尺寸(长X宽)

    300mm x300mm

    升降高度

    200mm-1000mm

    测试物体尺寸

    290mm x210mm

    平移台行程

    300mm

    线光源尺寸

    均匀线型光源(长300mm)

    光源光谱范围

    350nm-2500nm

    光源性质

    溴钨灯

    传输方式

    光纤传输



    聚四氟乙烯

    标准白板

    300mmx25mmx10mm

    光谱响应范围:250nm-2500nm

测试数据

更多
  • 高光谱刑侦物检仪测试数据

    2017-09-15
    GaiaTracer 刑侦物检系统拍摄获取的优质光谱图像,再经过相应的图像处理可清晰展示不同物质的光谱差异,即保持物证的原貌无损,又提供清晰直观的差异对比图像,可广泛用于刑侦物证的鉴定。
