Lambda显微高光谱成像系统

随着高光谱成像技术和显微技术的发展,将高光谱成像技术和显微技术相结合,其检测分析能力便延伸至微观领域。
下载彩页 产品咨询

    Lambda显微高光谱成像系统简介

    光谱成像技术概述

    光谱成像技术(Hyperspectral Imaging,HSI)是在多光谱遥感技术的基础上发展而来,融合了光谱分析和光学成像两项传统光学诊断方法,具有“图谱合一”的特点。光谱图像与传统的灰度图像和RGB 成像以及多光谱成像相比,光谱成像的成像波段多,光谱分辨率高。RGB 成像仅拥有3 个波段的通道,其光谱分辨率极低,多光谱成像的光谱分辨率则在0.1 mm 数量级范围,而高光谱成像的光谱分辨率可达到0.01 mm 数量级,如图1 所示为灰度成像、RGB 成像、多光谱成像以及高光谱成像的差异。

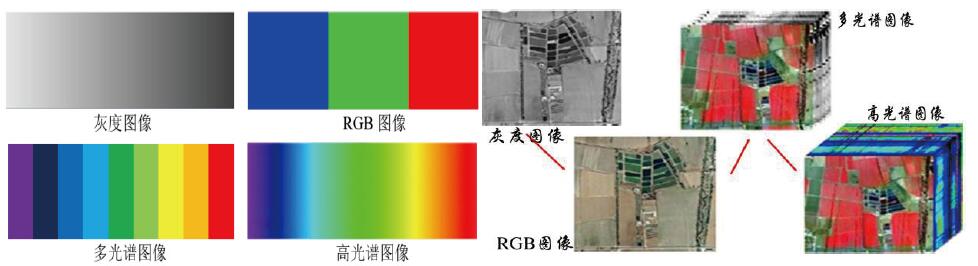

    图1高光谱与其他成像的对比

    (左图)灰度图像、RGB图像、多光谱图像和高光谱图像波段数对比;

    (右图)灰度图像、RGB图像、多光谱图像和高光谱图像中所含信息量的对比

    滤片式光谱成像原理简介

    滤片式光谱相机利用特殊的镀膜技术,无需分光光谱仪模块,使得在光谱覆盖范围内的数十或数百条光谱波段对目标物体连续成像。在获得物体空间特征成像的同时,也获得了被测物体的光谱信息。渐变薄膜式高光谱相机是将不同波段的渐变薄膜镀制在面阵探测器上, 通过对目标成像,可同时、快速获取光谱和影像信息的无损检测分析仪器。

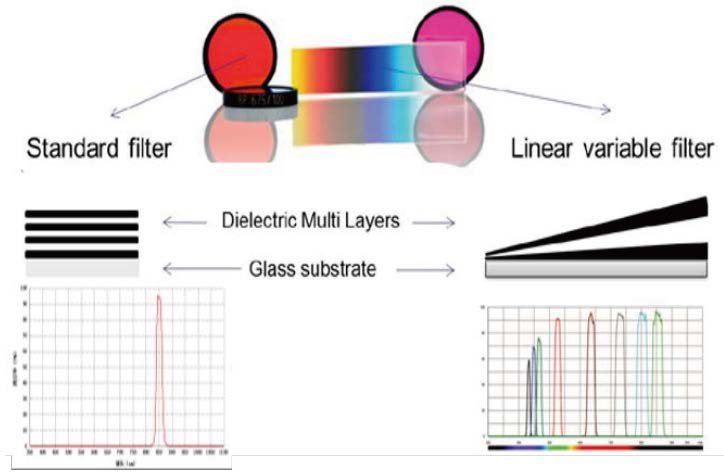

    图1 镀膜式高光谱成像原理

    Lambda显微高光谱成像系统

    在高光谱成像中,因为不同目标物具有不同的光谱特征,所以光谱信息可以用来识别目标物的种类和研究它们的状态,即使肉眼看起来相似的物体,也能利用光谱信息区分开来。随着高光谱成像技术和显微技术的发展,将高光谱成像技术和显微技术相结合,其检测分析能力便延伸至微观领域。在生物医学领域可用于癌细胞的鉴别和分析研究等,在农业领域可用于分析细胞结构及成分变化和病害的早期识别等,在刑侦领域可用于判别指纹形状特征等,在食品安全领域可用于品质变化研究等,在工业领域可用于OLED 显示屏发光测试、量子点暗场检测、纳米颗粒检测等。

    谱视界推出的Lambda 显微高光谱成像系统可适配于市场上的大部分显微镜,如图2。其高光谱系统结构由面阵探测器、驱动电源、运动控制模块、数据采集模块等集成于一体,无需电动位移台,大大减小了系统的体积与重量,外观简洁,其与显微镜搭配使用操作简单、方便。

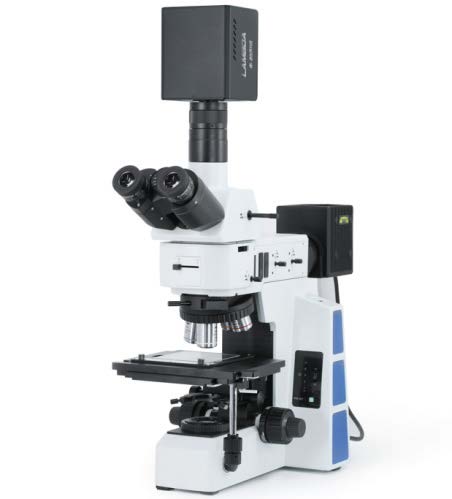

    图2 Lambda显微高光谱成像系统

    Lambda光谱成像系统技术规格

    光谱相机参数

    仪器型号

    Lambda-VN

    Lambda-VNS

    Lambda-Nir

    光谱范围

    420~1000nm

    420~1000nm

    1150~1650±5nm

    光谱分辨率

    10nm

    10nm

    20nm

    光谱通道数

    >100

    >100

    32/64

    标配镜头

    焦距(mm)

    25(其它焦距可选*1)

    25(其它焦距可选*1)

    35(其它焦距可选*2)

    工作距离(mm)

    150-∞

    150-∞

    300-∞

    视场角

    19°

    23°

    15.6°

    探测器

    2048*2048

    CMOS

    2048*2048

    sCMOS

    640*512

    InGaAs FPA

    像素数

    (空间维*扫描维)

    1600*1200(1X)

    800*600(2X)

    1600*1200(1X)

    800*600(2X)

    640*512

    像素尺寸

    5.5*5.5μm

    6.5*6.5μm

    15*15μm

    数字输出

    10bit

    12bit

    14bit

    帧数

    90fps

    45fps

    50fps

    曝光时间范围

    28μs-1s

    10μs-10s

    10μs-1s

    内置电脑接口

    USB3.0+HDMI

    镜头接口

    C-Mount

    系统电源

    DC 16.8V

    内置微型处理器

    I7处理器、16G运存、256GSSD

    内置电池

    65Wh

    65Wh

    65Wh

    系统功耗

    45W

    60W

    60W

    *1:16mm,35mm,50mm,其它可咨询

    *2:9mm,15mm,22mm,56mm,其它可咨询

    相机功能

    ● 可与标准C接口的成像镜头或显微镜直接集成,实现光谱影像(Mapping)的快速采集。
    ● 自动曝光、自动扫描速度匹配、自动采集并保存数据
    ● 可实现数据实时校准及模型运算功能
    ● 辅助取景摄像头实现对拍摄区域的监控
    ● 内置电池
    ● 数据预览及校正功能:辐射度校正、反射率校正、区域校正、镜头校准、均匀性校准
    ● 镜头可更换
    ● 数据格式完美兼容Envi、SpecSight等数据分析软件
    ● 目标光谱实时匹配搜索功能
    ● 内置WiFi支持Android智能手机、ipad、iphone无线遥控
    ● 千兆以太网:支持远距图像传输与遥控操作
