激光雷达成像系统

双利合谱推出机载激光雷达——高光谱一体式成像系统,在高光谱被动式成像的同时,激光雷达扫描仪主动式获取同一视场范围内的三维点云数据信息。为大面积、多维度、高精度的精准农业应用研究、高通量植物表型测试、林业资源调查、地质矿产勘查、电力续航、水质监测等领域。
下载彩页 产品咨询

    激光雷达成像系统

    基本原理介绍:

    双利合谱推出机载激光雷达——高光谱一体式成像系统,在高光谱被动式成像的同时,激光雷达扫描仪主动式获取同一视场范围内的三维点云数据信息。为大面积、多维度、高精度的精准农业应用研究、高通量植物表型测试、林业资源调查、地质矿产勘查、电力续航、水质监测等领域。

    激光雷达(LIDAR) 利用其自身具有快速、穿透力强的主要特征,可以穿过大气和部分地表目标,获取地物的三维结构特征和低空大气特征。激光雷达的发展对于森林等高覆盖度的植被研究具有重要意义,是将遥感从二维平面转向三维立体的重要技术,便于获取更多的地物细节信息。而高光谱遥感属于光学遥感的一种,是指利用许多窄波段电磁波获取感兴趣目标地物的物理参数信息的技术,主要由光学系统、信号处理模块、数据采集等模块构成。传统的多光谱传感器只能获取地物少数几个关键波段,而高光谱技术可以连续获取几十个甚至上百个波段数据,实现“图谱合一”。

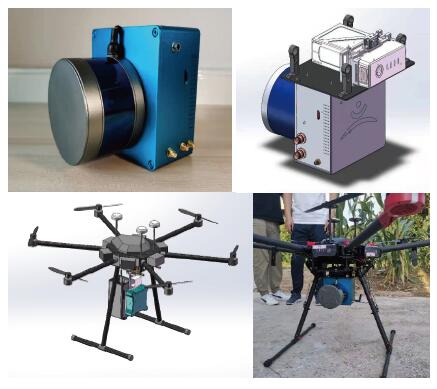

    产品构造

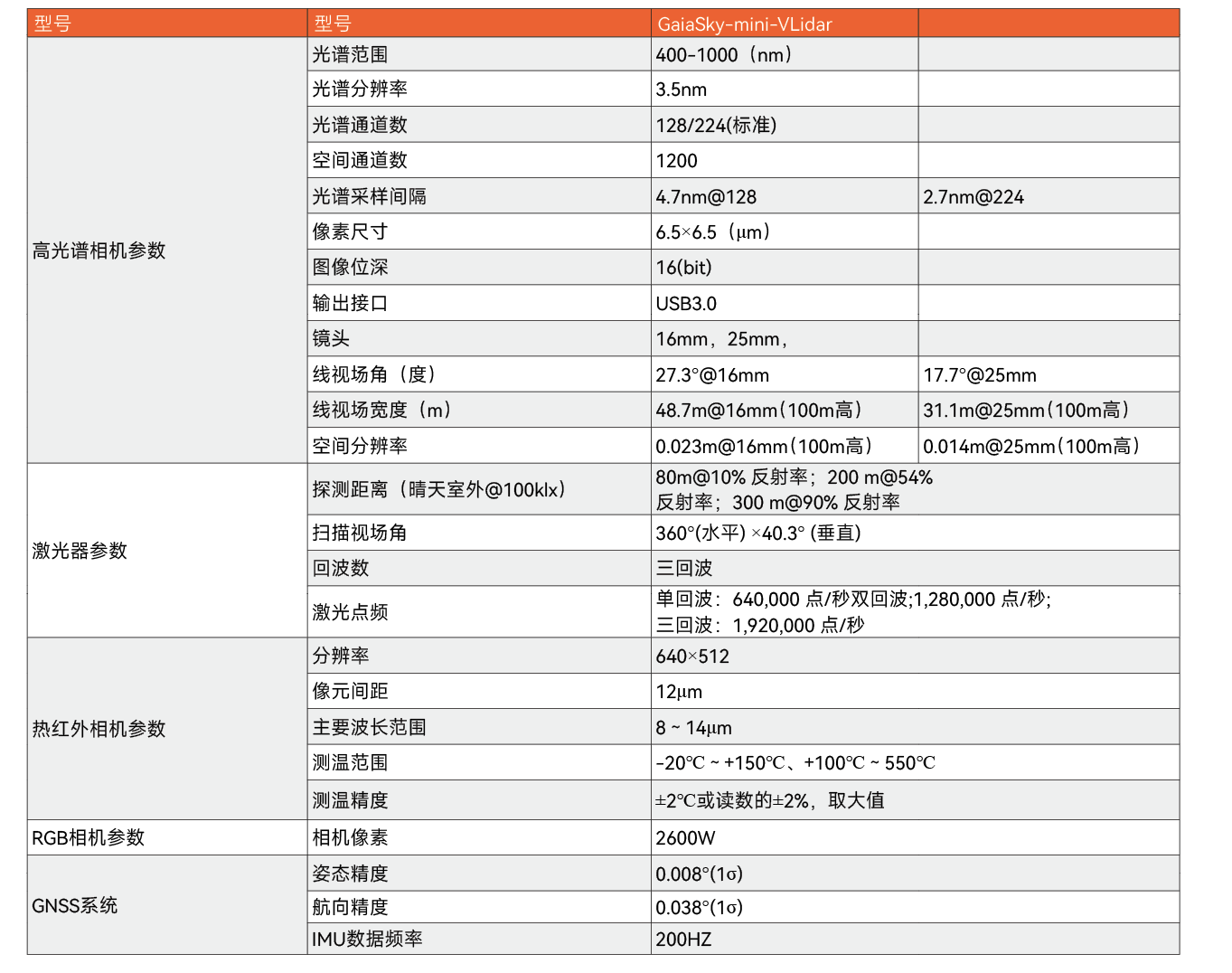

    技术参数:



    高光谱成像

    激光雷达

    波段范围/波长

    400-1000nm

    400-1000nm

    900-1700nm

    905nm

    光谱通道数

    1456/720/360/176

    448

    224



    空间像素数

    1936/969

    1024像素

    640像素



    地面分辨率

    8.5cm@300米

    3cm@50米

    5.5cm@50m



    探测器

    CCD

    CMOS

    InGaAs



    FWHM

    3.5nm

    5.5nm

    8.0nm



    光谱采样率

    0.5nm

    1.34nm

    3.5nm



    帧频

    160FPS

    330FPS

    670FPS



    信噪比

    (峰值)



    350:1



    400:1



    1200:1



    光圈值

    F/2.0

    F/1.7



    视场角

    30.25°(16mm)

    54.22°(16mm)

    38°(17.5mm)

    70.4°(水平)

    激光扫描仪







    Livox AVIA

    精确度







    5cm@70米

    准确度







    <3cm

    扫描频率







    240k/480k/720k/s

    技术优势:

    机载高光谱
    • 采用透射式光栅成像结构;
    • 被动式遥感探测
    • 软件功能稳定、实时校准、反演输出等;
    • 高光谱数据与雷达点云数据的一体式融合;
    • 农/林/地质/水质/生态/军事等等;
    • 拓展更多搭载平台;

    机载激光雷达

    • 采用透射式光栅成像结构;
    • 主动式遥感探测
    • 不受制于光线等影像,可全天候测试
    • 角度大、距离远、速度快、分辨率高
    • 抵抗有源干扰能力强
    • 具备穿透能力

    一体式系统优势

    • 多种搭载平台可选;
    • 同步采集、控制等;
    • 数据拼接、处理校准等;
    • 强大的数据处理能力等;

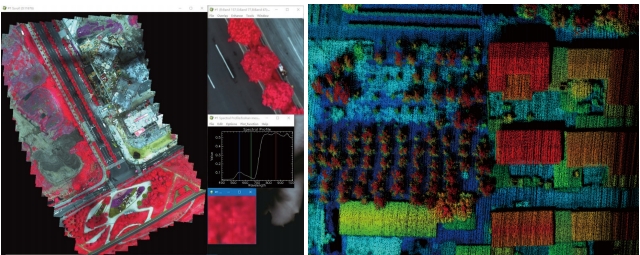

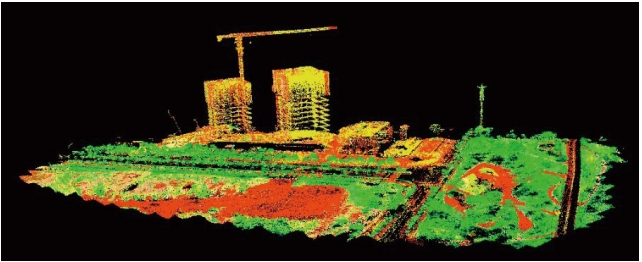

    数据处理分析软件

    利用自主开发设计的高光谱- 激光雷达处理分析软件,实现图像的拼接、图像的实时的融合、同步校准、及反演结果等的快速输出等功能。
