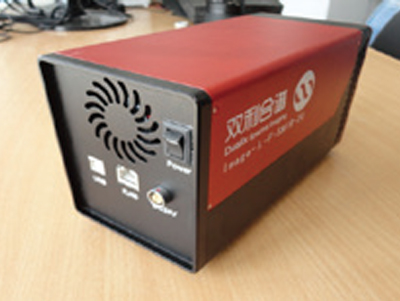

成像原理

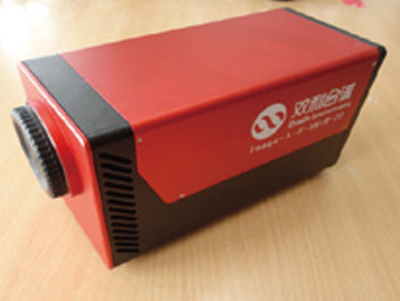

液晶可调谐滤光片(LCTF) 成像系统,采用单面阵CCD 加液晶可调谐滤光片结构,LCTF 是根据液晶的电控双折射效应和偏振光的干涉原理制成的新型光器件, 作为滤光片, 它具有带宽窄、功耗低、调谐范围宽、驱动电压低、结构简单、视场角宽、孔径大、无移动部件等优点。

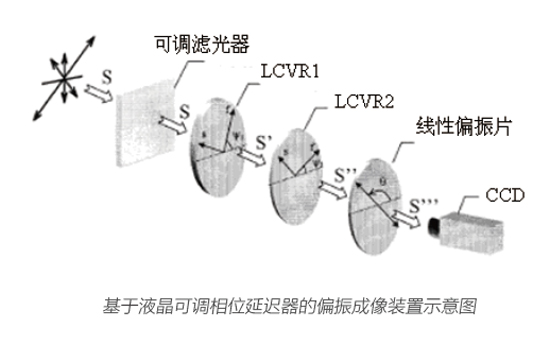

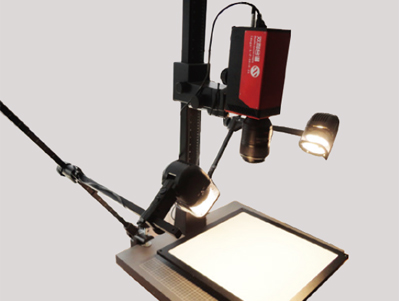

基于液晶可调相位延迟器的偏振探测系统装置如示意图所示,系统主要由一个六通道滤光片轮、两个液晶可调相位延迟器、一片线性偏振片,和一套CCD 成像系统组成。当确定波长、液晶可调相位延迟器的快轴偏角和线性偏振片的偏振透射方向后, 控制加载到液晶可调相位延迟器上的电压,可以实现参考光束的偏振状态控制。在不同的调制状态下,通过CCD探测光束的光强, 可以推算出入射光束的Stokes 偏振参数,进而实现光束偏振参数的探测。液晶相位延迟器的响应时间小于20ms,因此该系统可近似认为能够实现动态扫描。而当将该光学系统的逆向,则可以实现任意偏振态光源向指定偏振态的转换。

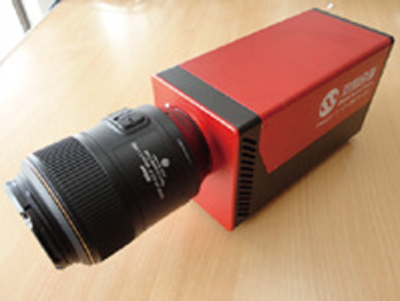

LCTF光谱成像系统主要性能指标
|
Iris-V |
Iris-SN |
Iris-N |
光谱范围(nm) |
400~720 |
550~1000 |
900~1700 |
带宽FWHM(nm)(8~20nm可定制) |
8 @550nm |
8 @550nm |
20@ 900nm |
调谐分辨率 |
≥1nm |
≥1nm |
≥1nm |
孔径(mm) (28mm~48mm可定制) |
28 |
28 |
28 |
接收角(°) |
±8 |
±8 |
±10 |
响应时间(ms) |
50~150 |
50~150 |
50~150 |
波长定位精度(nm) |
FWHM /8±0.5 |
FWHM /8±0.5 |
FWHM /8±0.5 |
工作温度(℃) |
-10~40 |
-10~40 |
-10~40 |
存储温度(℃) |
-20~80 |
-20~80 |
-20~80 |
电源要求 |
DC5V @8A |
DC5V @8A |
DC5V @8A |

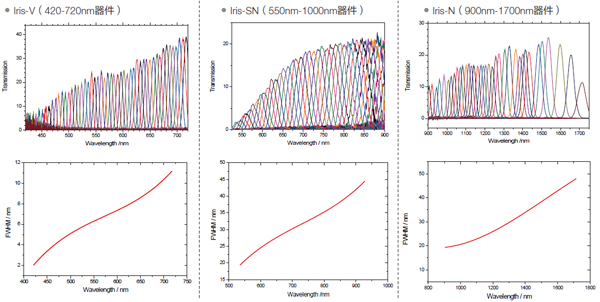

典型透光光谱曲线(对自然光测量) 注:对偏振光透过率可在自然光透过率基础上X2做为参考

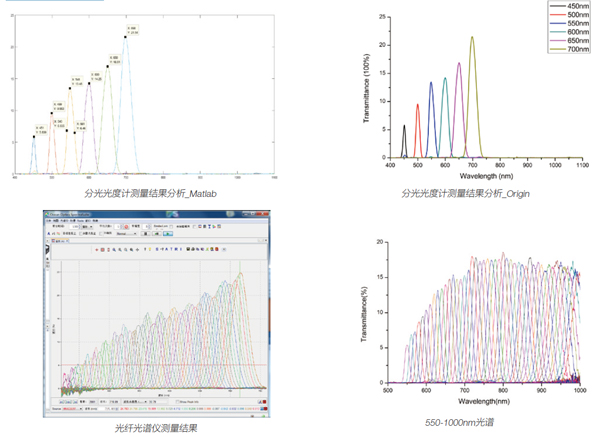

LCTF光谱成像系统技术指标测试结果

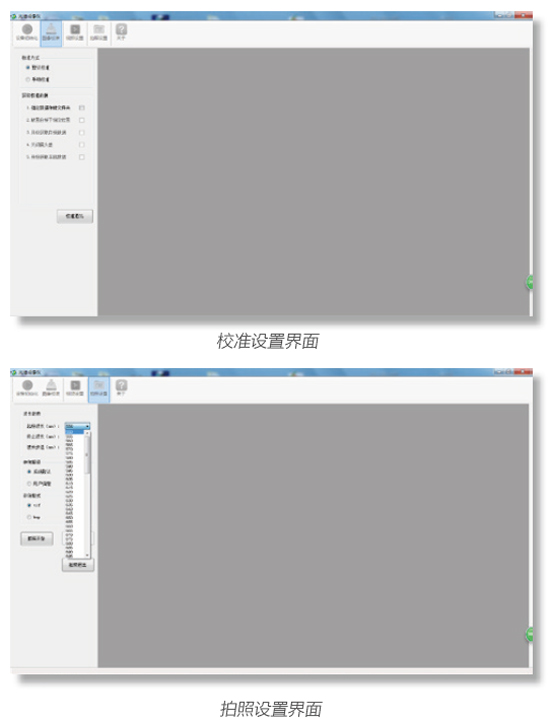

软件功能
