成像镜头

成像镜头是用于成像系统中的成像组件,能将所观察物体的图像聚焦于一个相机传感器上;成像镜头让您能够以不同的方法观察物体,以重点展示特定应用中所需的某些功能或特性。
下载彩页 产品咨询

    光学镜头均针对特定波长范围内的光波工作,自物面发出的光波,在此波长范围内的,能够通过镜头并且在像面上呈现清晰的像,而且能量衰减较小;而在此范围外的光波,则难以校正其像差,成像质量差,分辨率低,能量衰减很大,甚至会被光学介质材料所吸收,完全不能通过镜头。

    成像镜头可用于观察成像系统中的物体。成像镜头是用于成像系统中的成像组件,能将所观察物体的图像聚焦于一个相机传感器上。根据不同类型的镜头而言,成像镜头可用于消除角度误差或判读误差,或提供可调整的放大倍率、视场,以及焦距。成像镜头让您能够以不同的方法观察物体,以重点展示特定应用中所需的某些功能或特性。

    适合380-1000nm波段的消色差镜头可选:

    产品型号

    规格描述

    视场角(@相机宽度8.98mm,物距1米)

    备注

    HSIA-OL8

    焦距:8mm,C-mount

    58°

    在VIS-NIR波段校正了色差,因此在400-700nm(VIS)和700-1000nm(NIR)之间转换时无需重新对焦。

    HSIA-OL12

    焦距:12mm,C-mount

    40°

    HSIA-OL17

    焦距:17mm,C-mount

    29°

    HSIA-OL23

    焦距:23mm,C-mount

    21.6°

    HSIA-OL25

    焦距:25mm,C-mount

    19.8°

    HSIA-OL35

    焦距:35mm,C-mount

    14°

    HSIA-OL50

    焦距:50mm,C-mount

    9.7°

    HSIA-OLEWIDE

    焦距:9mm,f/2.4,C-mount

    53°

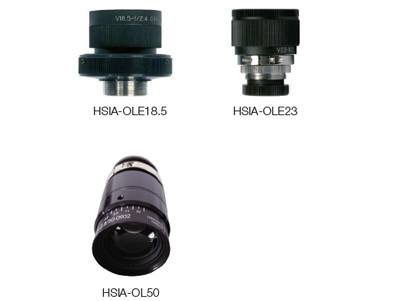

    HSIA-OLE18

    焦距:18.5mm,f/2.4,C-mount

    27°

    HSIA-OLE23

    焦距:23mm,f/2.4,C-mount

    21.6°

    HSIA-OLE140

    焦距:140mm,f/2.4,C-mount

    3.16°

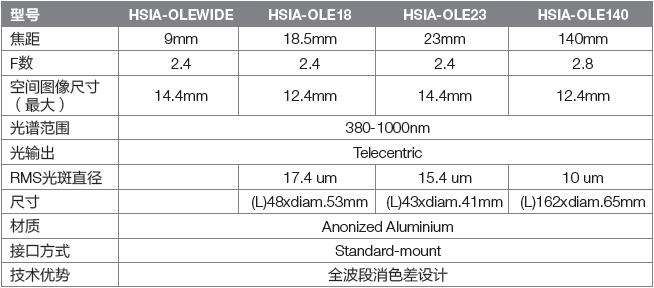

    镜头技术参数(VNIR 380-1000nm)

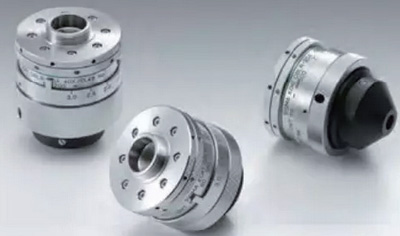

    适合900-1700nm 波段显微成像的反射物镜可选:

    产品型号

    规格描述(适合波长)

    焦距f(mm)

    NA

    工作距离WD(mm)

    遮光率(%)

    HSIA

    -OLESMICRO-10

    350nm

    ~2500nm

    19.9

    0.2

    16

    约36

    HSIA

    -OLESMICRO-20

    350nm

    ~2500nm

    10.0

    0.35

    7

    约36

    HSIA

    -OLESMICRO-30

    350nm

    ~2500nm

    6.7

    0.41

    5

    约36

    HSIA

    -OLESMICRO-40

    350nm

    ~2500nm

    5.0

    0.49

    3.5

    约36

    由反射镜构成的物镜,由于没有玻璃色散引起的色差的影响,可以用于350nm-7μm的宽波长范围。

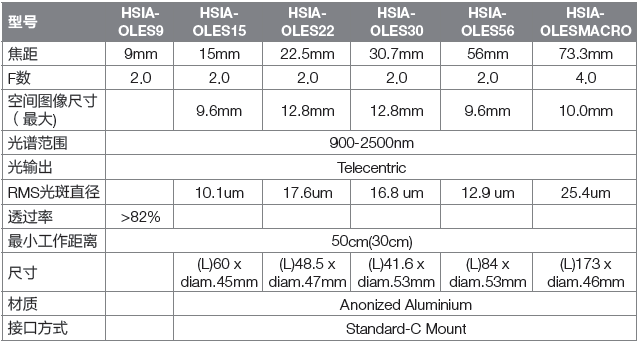

    适合900-2500nm 波段成像的定焦镜头可选:


    产品型号

    规格描述

    视场角(@相机

    宽度9.6mm,物距1米)

    备注

    HSIA-OLES9

    焦距:9mm,

    f/2,SPECIM-mount

    56°

    在800-2500nm范围内,经增透镀膜设计处理。

    HSIA-OLES15

    焦距:15mm,

    f/2,SPECIM-mount

    35°

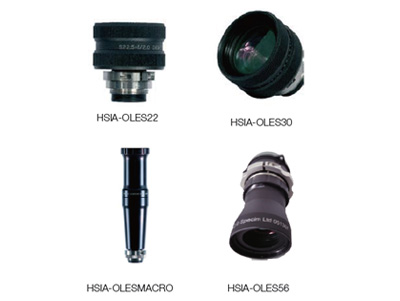

    HSIA-OLES22

    焦距:22mm,

    f/2,C-mount

    24°

    HSIA-OLES30

    焦距:30mm, f/2,SPECIM-mount

    17.6°

    HSIA-OLES56

    焦距:56mm, f/2,SPECIM-mount

    9.25°

    HSIA-OLESMACRO

    1:1 成像镜头,f/4,SPECIM-mount





    镜头技术参数(3000-5000nm)

    型号

    HSIA-OLEM43

    HSIA-OLEM23

    焦距

    9mm

    15mm

    F数

    3.8

    3.0

    光谱范围

    3000-5000nm

    3000-5000nm

    接口

    Specim mount

    Specim mount
