“G”系列高光谱相机

“G”系列是基于“谱光”(Imspector)系列光栅分光模组与面阵列相机、结合多年的实践经验集成的高品质、高精度的高光谱成像仪系列产品。
下载彩页 产品咨询

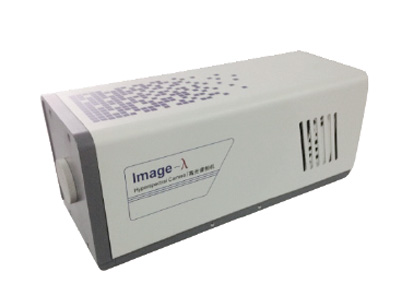

    “谱像”Image-λ高光谱相机
    高光谱成像仪(也称光谱相机或高光谱相机、高光谱仪),是将分光元件与面阵列相机完美结合,可同时、快速获取光谱和影像信息;可应用与于多领域的科学研究及工业自动化检测。
    “G”系列高光谱相机
    “G”系列是基于“谱光”(Imspector)系列光栅分光模组与面阵列相机、结合多年的实践经验集成的高品质、高精度的高光谱成像仪系列产品。

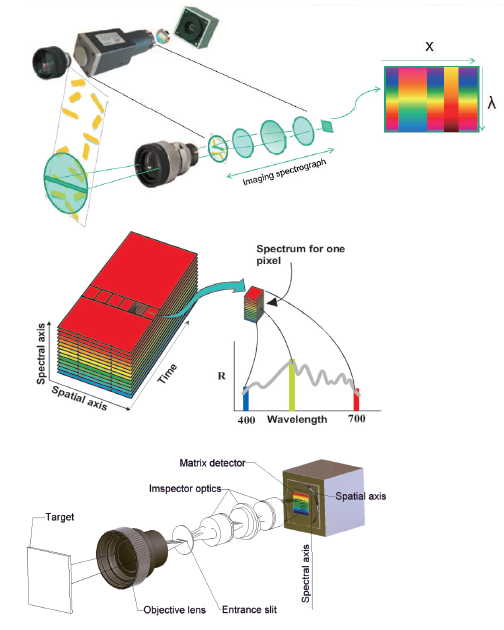

    ImSpector系列光谱仪是一种以透射光栅为分光元件的成像光谱仪;通过将这种成像光谱仪附加到面阵列探测器上,可通过空间扫描获得目标物的影像和连续的光谱信息。

    ImSpector系列成像光谱仪,采用高集成度的机械设计,配合绝对的影像修正光学设计,真正可实现无光学像差的成像,同时设计中考虑最佳的光通效率,既满足实验室的使用性能,同时也能够满足工业在线的长期使用的稳定性需求。

    ImSpector系列成像光谱仪的入射端采用狭缝设计,并采用独创的全密封式设计,可保证在实际使用中不会因为环境的灰尘等影响光谱仪的内部光学元件,确保仪器的长期正常使用;出射端采用标准的C 型接口或U 型接口,可与各种标准C 型或U 型面阵列相机直接接配。

    根据适用的光谱范围,可进行如下分类:

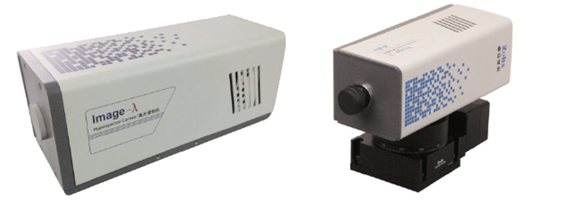

    1、Image-λ-V10/-V10E
    可与GaiaSorter、GaiaTracer、GaiaMicro系统搭配使用;也可与HSIA-RAK100-IMS电控旋转台进行搭配使用。

    Image-λ

    V10-IM

    V10E-HR

    V10E-LU

    V10E-AZ4

    光谱范围

    400

    -1000nm

    400

    -1000nm

    400

    -1000nm

    400

    -1000nm

    光谱分辨率

    3.5nm

    2.8nm

    2.8nm

    2.8nm

    F/#

    F/2.8

    F/2.4

    F/2.4

    F/2.4

    狭缝尺寸

    30um(W)

    x9.6mm(L)

    30um(W)

    x14.2mm(L)

    探测元件

    CCD

    CCD

    Cooled CCD

    SCMOS

    像元数

    1600

    x1200

    1936

    x1456

    1392

    ×1040

    2048

    x2048

    帧频

    33-247

    fps

    53-109

    fps

    15-60

    fps

    100-400

    fps

    接口

    Ethernet

    USB3.0

    USB

    USB3.0/

    CameraLink

    数据输出

    12bits

    14bits

    14bits

    16bits

    镜头接口

    C-mount

    C-mount

    C-mount

    C-mount



    2、Image-λ-N17E
    可与GaiaSorter、GaiaTracer、GaiaMicro系统搭配使用;也可与HSIA-RAK100-IMS电控旋转台进行搭配使用。


    Image-λ-

    N17E-N3

    N17E-N6

    N17E-HR

    N17E-XE

    光谱范围

    900

    -1700nm

    900

    -1700nm

    900

    -1700nm

    900

    -1700nm

    光谱分辨率

    5nm

    @1129nm

    5nm

    @1129nm

    5nm

    @1129nm

    5nm

    @1129nm

    F/#

    F/2.0

    F/2.0

    F/2.0

    F/2.0

    狭缝尺寸

    30um(W)

    x9.6mm(L)

    30um(W)

    x9.6mm(L)

    30um(W)

    x12.8mm(L)

    30um(W)

    x9.6mm(L)

    探测元件

    InGaAs(TE Cooled)

    InGaAs(TE Cooled)

    InGaAs(TE Cooled)

    InGaAs(TE Cooled)

    像元数

    320

    ×256

    636

    x508

    640

    x512

    320

    x256

    帧频

    112fps

    30fps

    100fps

    60/100fps

    数据输出

    12bits

    12bits

    14bits

    14bits

    接口

    Ethernet

    Ethernet

    Ethernet

    USB2.0

    镜头接口

    C-mount

    C-mount

    C-mount

    C-mount

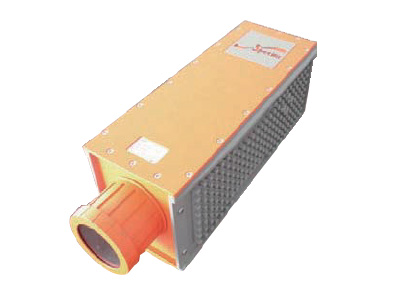

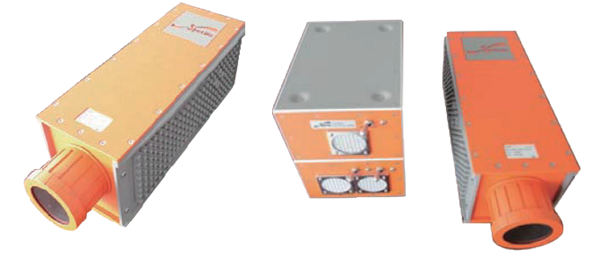

    3、Image-λ-N25E
    可与GaiaSorter系统、HSIA-RAK100-IMS电控旋转台进行搭配使用。

    Image-λ-

    N25E-HS

    N235E-Xe

    N25E-Xe

    光谱范围

    1000

    -2500nm

    1000

    -2350nm

    1000

    -2500nm

    光谱分辨率 Mean FWHM

    12nm

    10nm

    10nm

    F/#

    F/2.0

    F/2.0

    F/2.0

    狭缝尺寸

    30um(W)

    x9.2mm(L)

    30um(W)

    x9.6mm(L)

    30um(W)

    x9.6mm(L)

    探测元件

    MCT(斯特林 Cooled)

    T2SL

    T2SL

    像元数

    384

    x288

    320

    X256

    320

    X256

    相机输出

    16位 CL

    14位

    14位

    帧频

    400

    fps

    100

    fps

    100

    fps

    接口

    CameraLink

    USB2.0

    USB2.0

    镜头接口

    C-mount

    C-mount

    C-mount

    输入电压

    24V

    12v

    12v

    重量

    14Kg

    5Kg

    5Kg
