单色多光谱相机

相比于传统的单色和彩色相机,在无需增加尺寸和重量的前提下,我们可提供一系列标准和定制化的多光谱相机。我们开发的多光谱光学成像传感器,能够同时检测多达4 种(最高可达到 16 种)不同的光谱波段。
下载彩页 产品咨询

    技术简介:
    相比于传统的单色和彩色相机,在无需增加尺寸和重量的前提下,我们可提供一系列标准和定制化的多光谱相机。我们开发的多光谱光学成像传感器,能够同时检测多达4 种(最高可达到 16 种)不同的光谱波段。传统的彩色相机使用具宽带的滤光片阵列(CFA)检测红色、绿色和蓝色。CFA 是采用染料或颜料的RGB 模式生产(图1),不易调整透光波段和以及在近红外波段透射光谱的重叠。我们的传感器采用多光谱滤波器阵列(MFA)采用特有的像素级的带通滤波器, 且光谱带宽和中心波长均可以精确调整。在制造过程中,MFA 将图像传感器分为多个重复的单元,每个单元含有2 和16 个的微型光学带通滤波器(如B1、B2, B3 和B4 ;图1),这些单元组成的二维阵列与图像传感器上的像素进行精准匹配。
     图1 单色、彩色和多光谱传感器

     绝大多数的多光谱成像应用都需要特定的光谱波段组合。一般来说,没有哪个应用会使用相同的波段组合,且不同应用对光谱的分辨率要求也不同。因此,使用一个具有多条均匀分布在光谱上的普通MFA,并不适用于大多数多光谱成像应用。而使用更多通道的MFAS 会降低图像分辨率,且会造成通道的浪费。此外,目标的光谱特征可能非常一致(例如,在近红外波段),因此只需要一个或两个波段的检测就足够了。在这些情况下, 16 或25 个通道的MFA 将提供高度相关的数据,造成数据冗余且严重降低空间分辨率。对于多数多光谱成像应用,需要的是两到四个光谱波段。因此我们开发的MFAS 可在更宽的范围内实现4 个光谱通道的选择,并允许客户选择独特的波段组,以配合其独特的多光谱成像应用。我们已可实现的各种光谱波段的组合如(表1 和图2 所示)。采用自有技术专利的制造方法,大大降低了标准多光谱相机的成本。对于需要定制多波段相机以满足特定应用需求的用户,我们将以极具竞争力的价格提供生产定制多光谱相机解决方案。

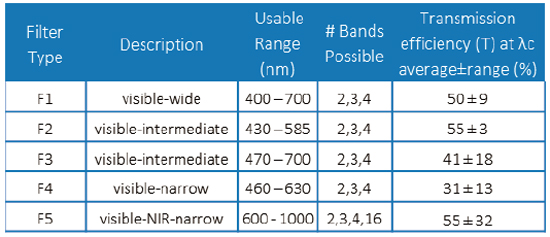

     表1 光谱设备提供的定制多光谱滤波器阵列(MFA)类型表

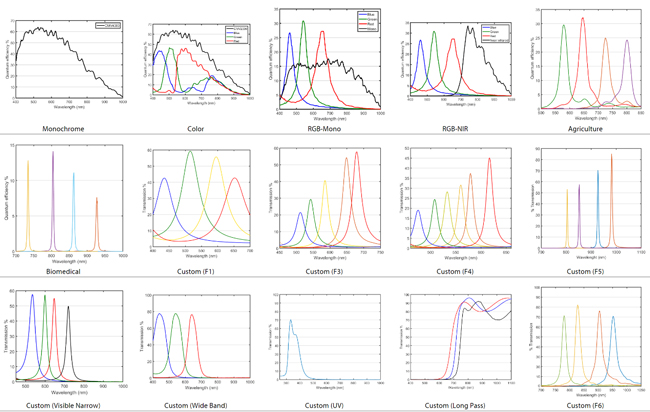

     图2 单色、彩色和多光谱相机的量子效率和滤波器传输特性

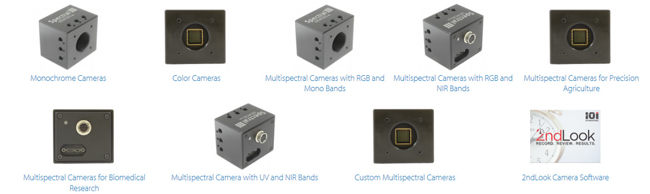

    产品:
    多光谱面成像相机
    多光谱线阵列相机
    附件
    我们的相机采用USB3.0 标准协议的高性能CMOS 传感器。无需在光路中使用附加滤波器、滤光片轮或分光器件。所有波段的光谱信息同时被传感器捕获。我们的多光谱相机标配为4 个波段,可支持2 到16 个波段的定制。波段范围在可见光范围或近红外范围内。
    相机采用的传感器,可兼容所有的500 万像素的C 口镜头。其它非C 接口的镜头也可通过转接环进行连接如尼康(F-mount)、佳能(EOS 安装)和CS 卡口镜头。对于显微镜应用,直接把相机通过 0.75X 显微镜配器连接到显微镜即可。

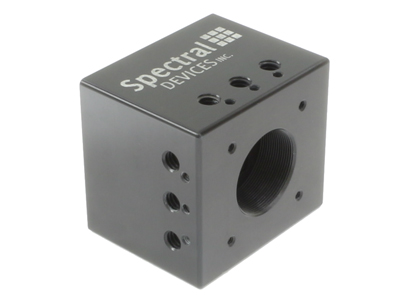

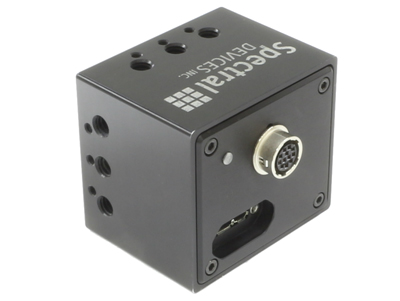

    单色多光谱相机

    高性能CMOS传感器
    USB3 Vision兼容
    宽光谱范围(400 - 1000nm)
    帧速高达170fps
    体积小(53mm×52mm×46mm)
    重量不到130g


    - 4MP
    - 2MP
    镜头接口
    C-mount
    数据接口
    USB3 Vision
    数据位深
    12bit
    快门
    Global Shutter
    传感器类型
    CMOS Sensor
    采集模式
    Area Snapshot
    传感器型号
    CMV4000
    芯片大小
    1inch
    2/3inch
    分辨率大小
    4MP
    2MP
    通道数
    Mono
    每通道像素
    2048 × 2048(pixels x pixels)
    2048 × 1024(pixels x pixels)
    像素大小 (H X V)
    5.5 × 5.5(μm x μm)
    最大量子效率(QE)
    65%
    动态范围
    60dB
    暗噪声
    13e- (RMS)
    暗电流
    125e-/s (25 degrees C)
    供电方式
    USB 3.0 interface
    53mm
    52mm
    46mm

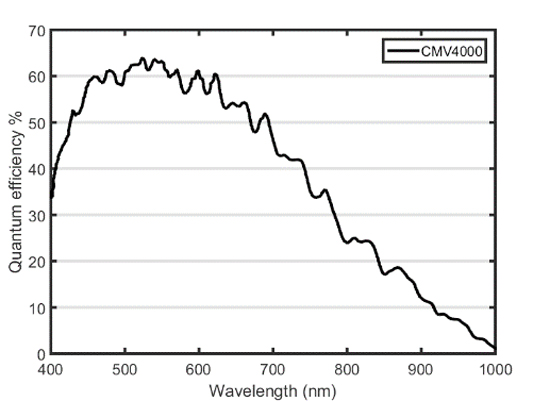

    • 单色相机量子效率
