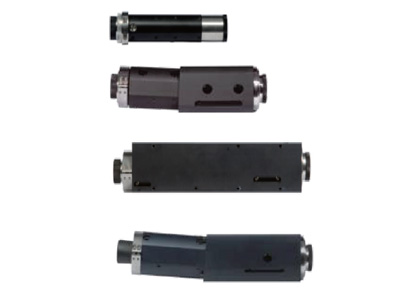

“谱光”(Imspector)系列光栅分光模组

ImSpector系列光谱仪是一种以透射光栅为分光元件的成像光谱仪;通过将这种成像光谱仪附加到CCD相机前,可通过空间扫描获得目标物的影像和连续的光谱信息。
下载彩页 产品咨询

    “谱光”(Imspector)系列光栅分光模组
    ImSpector系列光谱仪是一种以透射光栅为分光元件的成像光谱仪;通过将这种成像光谱仪附加到CCD相机前,可通过空间扫描获得目标物的影像和连续的光谱信息。

    ImSpector系列成像光谱仪,采用高集成度的机械设计,配合绝对的影像修正光学设计,真正可实现无光学像差的成像,同时设计中考虑最佳的光通效率,既满足实验室的使用性能,同时也能够满足工业在线的长期使用的稳定性需求。

    ImSpector系列成像光谱仪的入射端采用狭缝设计,并采用独创的全密封式设计,可保证在实际使用中不会因为环境的灰尘等影响光谱仪的内部光学元件,确保仪器的长期正常使用;出射端采用标准的C型接口或U型接口,可与各种标准C型或U型CCD相机直接接配。

    根据ImSpector-成像光谱仪的功能,有标准版、增强版及快速版等多个版本可供选择;
    根据所覆盖的光谱范围,有如下分类:

    适用光谱范围

    可选型号

    VNIR

    400-1000nm

    V10H, V10M,V10, V10E,

    NIR

    900-1700nm

    N17E

    SWIR

    1000-2500nm

    N25E

    MWIR

    3.0~5.0um

    M50M


    高光谱成像应用:
    1、实验室研究(农产品表面检测、人体表面检测、包装材料表面检测等)
    2、产品在线检测(如显示器、纺织业、药品、酒类、印刷、染料、太阳能电池片)
    3、生医上的研究(如荧光检测、生物芯片穿透率量测)
    4、建筑古迹上的鉴定、真钞假钞辨识、真画假画的辨别、桥梁盐分的检测
    5、环保上的应用(如垃圾分类、海洋上漏油的分析、塑料材料分类)
    6、农业上的检测(可以观测喷洒农药前后的比较)
    7、航空遥感(如地形、地表、地貌)

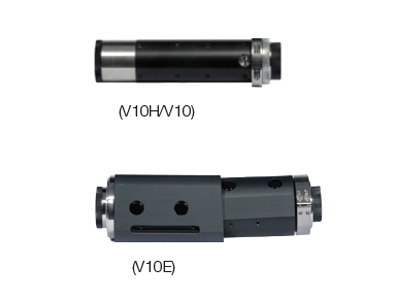

    一、可见近红外波段版本:
    可见近红外版本包括400-1000nm,350-1000nm,600-1600nm等多个版本,规格参数如下:

    标准版

    V10

    V10H

    V10E

    光谱范围

    400-1000nm

    400-1000nm

    400-1000nm

    倒线色散

    93.9nm/mm

    139nm/mm

    97.5nm/mm

    光谱分辨率

    3.5nm

    5nm

    2.8nm

    像面尺寸(光谱×空间)

    6.6×8.8mm

    4.3×6.6mm

    6.15×14.2mm

    空间分辨率

    <40μm, rms

    <40μm, rms

    <9μm, rms

    像差

    略有像散

    枕形畸变:<45μm

    梯形畸变:<40μm

    略有像散

    枕形畸变:<30μm

    梯形畸变:<20μm

    无像散

    枕形畸变:<1.5μm

    梯形畸变:<1μm

    狭缝宽度

    30μm(25,50,80,150可选)

    30μm(25,50,80,150可选)

    30μm(18,30,50,80,150可选)

    狭缝长度

    9.8mm

    9.8mm

    14.2 mm

    通光效率

    >50%

    >50%

    >50%

    杂散光

    <0.5%

    <0.5%

    <0.5%

    镜头接口

    C型

    C型

    C型

    相机接口

    C型

    C型

    C型

    主体材料

    外形尺寸

    Φ35×139mm

    Φ35×139mm

    60×60×175mm

    重量

    300g

    300g

    1100g

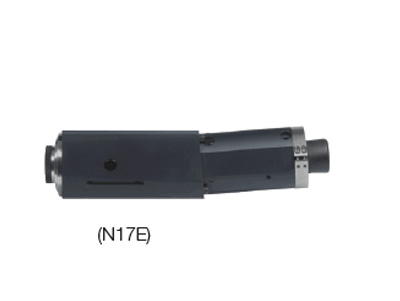

    二、近红外波段版本:
    近红外成像光谱仪可提供900-1700nm(NIR)波段,设计上采用了更优化的像差修正设计,成像质量更好,几无失真。

    增强版

    N17E

    光谱范围

    900-1700nm

    倒线色散

    110nm/mm

    光谱分辨率

    5nm

    像面尺寸(空间×光谱)

    7.6×14.2mm

    空间分辨率

    <15μm, rms



    无像散

    像差

    枕形畸变:<5μm



    梯形畸变:<5μm

    相对孔径

    F/2.0

    狭缝宽度

    30μm(50,80,150可选)

    狭缝长度

    14.2 mm

    通光效率

    >50%

    杂散光

    <0.5%

    镜头接口

    C型

    相机接口

    C型

    主体材料

    外形尺寸

    60×60×220mm

    重量

    1500g

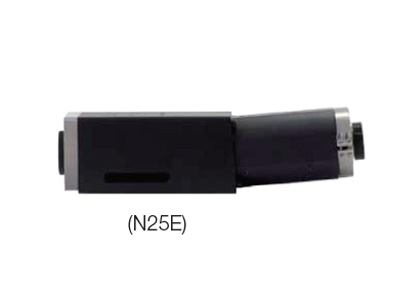

    三、短波红外波段版本:
    短波红外成像光谱仪可提供1000-2500nm(SWIR)波段,设计上采用了更优化的像差修正设计,成像质量更好,几无失真。

    增强版

    N25E

    光谱范围

    1000-2500nm

    倒线色散

    208nm/mm

    光谱分辨率

    10nm

    像面尺寸(空间×光谱)

    7.6×14.2mm

    空间分辨率

    <15μm, rms

    像差

    无像散

    枕形畸变:<5μm

    梯形畸变:<5μm

    相对孔径

    F/2.0

    狭缝宽度

    30μm(50,80,150可选)

    狭缝长度

    14.2 mm

    通光效率

    >50%

    杂散光

    <0.5%

    镜头接口

    C型

    相机接口

    C型

    主体材料

    外形尺寸

    60×60×220mm

    重量

    1500g

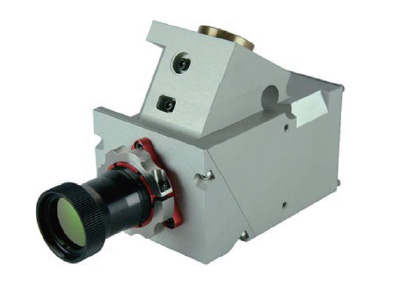

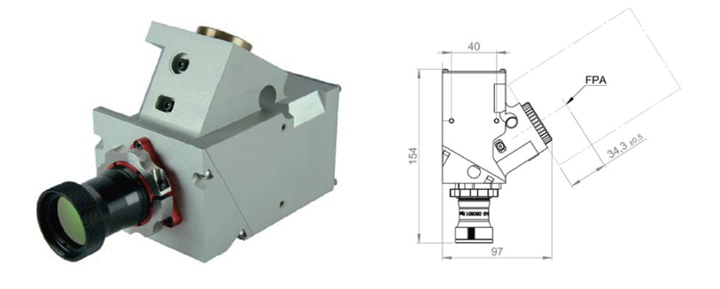

    四、中波红外波段版本:
    短波红外成像光谱仪可提供3~5um(SWIR)波段,设计上采用了更优化的像差修正设计,成像质量更好,几无失真。

    增强版

    M50M



    光谱范围

    3.0-5.0um



    倒线色散

    560nm/mm



    光谱分辨率

    35nm



    像面尺寸(空间×光谱)

    3.57×9.6mm



    RMS spot size

    60um



    相对孔径

    F/2.0



    狭缝宽度

    120um



    狭缝长度

    19 mm



    通光效率

    >65%



    外形尺寸

    70×100×100mm



    重量

    770g



    相机接口

    定制



    镜头

    M43

    M23

    光谱范围

    3.0-5.0um

    3.0-5.0um

    视场角

    24度

    45度

    外形尺寸

    52X23mm

    30X28mm

    重量

    100g

    70g
