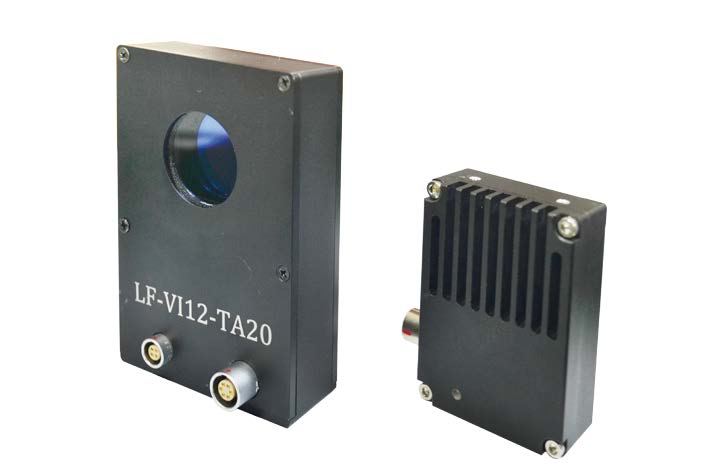

虹光(Iris)系列液晶可调滤光片模组

液晶可调滤光模组是一种带通滤光片,以液晶电控可变延迟片为主要元件构成可调滤光片,通过调节液晶盒两端的电压实现光谱寻址或多光谱扫描,完成一定谱段内的连续光谱分析。
下载彩页 产品咨询

    虹光(Iris)系列液晶可调滤光模组
    液晶可调滤光模组简介
    液晶可调滤光模组是一种带通滤光片,以液晶电控可变延迟片为主要元件构成可调滤光片,通过调节液晶盒两端的电压实现光谱寻址或多光谱扫描,完成一定谱段内的连续光谱分析 。除具有常规滤光片的特点以外,液晶可调滤光模组还可以通过调整电压迅速改变光谱通带的位置,与传统的光谱扫描技术不同,LCTF不需要机械部分的支持。把液晶可调滤光片固定在CCD相机前面,可对同一场景进行高速的连续光谱扫描成像。

    液晶可调滤光模组的主要优点:通带宽度窄;调谐范围宽;控制电压低;通光孔径大;成像质量高。

    液晶可调滤光模组与CCD相机的组合应用,得到是场景的三维信息,它不仅记录了场景的二维空间分布,同时也包含了场景的光谱信息,其作用相当于一个成像光谱仪。

    液晶可调滤光模组主要特点如下:
    1、体积小,重量轻,功耗低;
    2、可靠性高:无机械推扫机构和运动部件;
    3、通用性强:适用于多种平台,可快速与光学成像系统集成;
    4、拓展性好:支持在线实时控制、光谱通道可实时调整。

    液晶可调滤光模组主要性能指标:

    Iris-V

    Iris-SN

    Iris-N

    光谱范围(nm)

    400~720

    550~1000

    900~1700

    带宽FWHM(nm)(8~20nm可定制)

    8@550nm

    8@550nm

    20@900nm

    调谐分辨率

    ≥1nm

    ≥1nm

    ≥1nm

    孔径(mm)(28mm~48mm可定制)

    28

    28

    28

    接收角(°)

    ±8

    ±8

    ±10

    响应时间(ms)

    50~150

    50~150

    50~150

    波长定位精度(nm)

    FWHM

    /8±0.5

    FWHM

    /8±0.5

    FWHM

    /8±0.5

    工作温度(℃)

    -10~40

    -10~40

    -10~40

    存储温度(℃)

    -20~80

    -20~80

    -20~80

    电源要求

    DC5V

    @8A

    DC5V

    @8A

    DC5V

    @8A

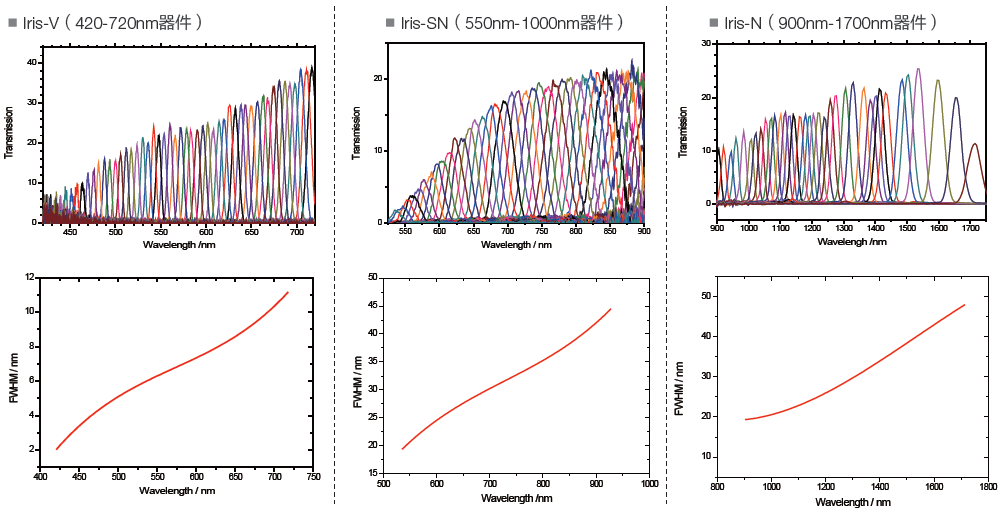

    典型透光光谱曲线(对自然光测量)注:对偏振光透过率可在自然光透过率基础上X2做为参考
