中红外指纹区成像仪

MICROXCAM-384i-HS 适用于光谱应用的开发人员。它作为开发套件提供,包括驱动器电子器件和数据采集软件。MICROXCAM-384i-HS 是一种在整个中远红外(MIR)光谱范围内操作的高光谱成像仪,也称为分子指纹区,其中化合物可以比VIS-NIR 范围更好地进行区分。MICROXCAM-384i-HS 由可调法布里- 珀罗干涉仪(FPI),光学镜头和非制冷红外相机组成。
下载彩页 产品咨询

    用于中远红外分子指纹区的微型高光谱成像仪

    什么是指纹区域

    目前可用的电磁源、光谱色散器件和探测器使在电磁波谱可见到近红外部分的低成本便携式光谱仪设备的开发成为可能。尽管已经报道了一些应用,但在电磁波谱区域内的有机成分识别是非常具有挑战性的,因为它对应于分子伸缩振动能级的泛音带。因此,该地区有机化合物的光谱特征往往不清楚,很难准确区分复杂混合物的各个成分。准确识别样品成分的理想方法是通过光谱中所谓的“指纹”区域的光谱,即基本分子能量带所在的区域。

    指纹区域位于大约7m 和20m(500cm -1 至1450cm -1)之间,称为中远红外(MIR),可用于区别不同化合物结构上的微小差异。犹如人的指纹,故称为指纹区。指纹区的红外吸收光谱很复杂,能反映分子结构的细微变化。这个区域的振动类型复杂而且重叠,特征性差,但对分子结构的变化高度敏感,只要分子结构上有微小的变化,都会引起这部分光谱的明显改变。

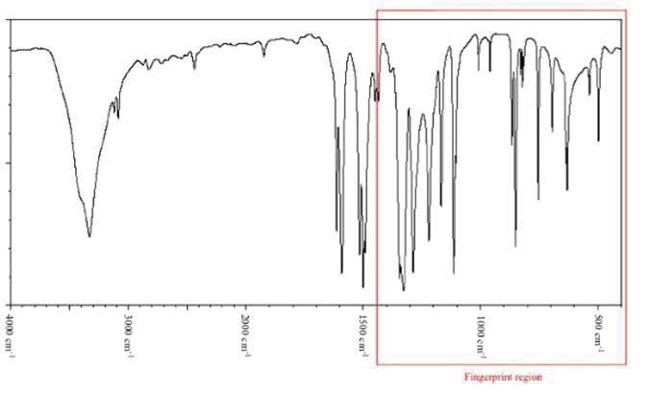

    图通过显示在指纹区域典型有机化合物的吸收特征,而图中左侧所示的近红外谐波区域则没有这种特征。

    红外光谱指纹区的特点:

    多峰性
    峰特征性
    峰移动性
    精细性


    红外指纹成像光谱仪

    INO 在MEMS 开发方面的背景使其在开发在红外指纹光谱区域的微型成像光谱仪器方面处于优势地位。这主要归功于INO 作为微测辐射热计传感器发展的世界领先者的地位。与傅里叶变换红外光谱仪(FTIR)中使用的制冷红外成像阵列相比,微测辐射热计传感器非制冷,体积小, 价格便宜,是小型化,低成本红外光谱成像系统的理想选择。此外,INO 开发了一种在微测辐射热计阵列像素上沉积金黑宽带吸收体的工艺。

    与标准测辐射热计吸光度相比,金黑吸收器将测辐射热计的吸光度提高了两倍,因此灵敏度提高了2 倍。金 - 黑吸收体还允许前所未有的大波长吸收范围:从电磁波谱的可见光到太赫兹区域。

    由于几种微机电“MEMS”技术的融合,光谱学世界正在经历革命。 MEMS 微测辐射热计阵列与MEMS 扫描法布里 - 珀罗干涉仪和小型化成像透镜的集成使得能够创建小型,低成本的高光谱成像仪器,可以在电磁频谱的红外“指纹”区域工作。到目前为止,这主要是大型,昂贵的基于傅立叶变换干涉仪(FTIR)的仪器领域。这些仪器通常仅限于实验室环境,由经过培训的专家操作。小型、低成本的成像光谱仪的出现将极大地减少这些设备进入的障碍,使得这些技术在实验室外得到更广泛的应用。随后,在农业和食品质量,先进制造业,生物医学,国防和安全等领域设想开发一系列新应用。

    中远红外相机MICROXCAM-384i-HS

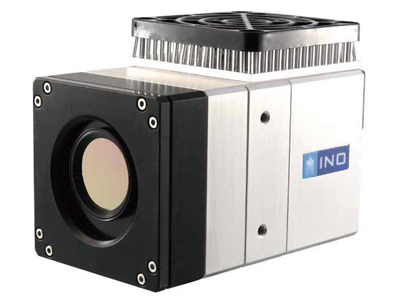

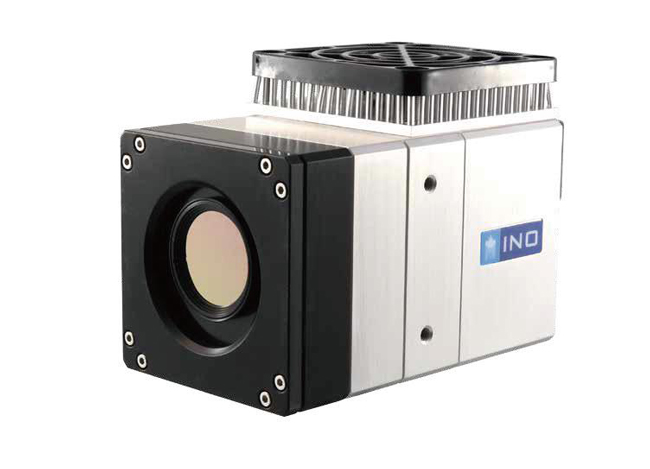

    INO 基于超宽波段微测辐射热计传感器技术的优势,最近开发出专门为红外指纹区域设计的小型化光谱成像相机(下图)。该系统的核心是INO 的384×288 像素微测辐射热计阵列,配备金黑吸收体,可实现所有红外波长的高灵敏度成像。该传感器插入INO MICROXCAM 摄像头内核。这种微测辐射热计传感器与MEMS 扫描法布里 - 珀罗干涉仪(FPI)和微型成像镜头耦合,可在FPI 的自由光谱范围内进行光谱成像。 FPI + 镜头组件是一个模块化系统,显示为附着在金属色MICROXCAM 摄像机内核前部的黑色组件。 FPI + 镜头模块可以轻松更换另一个具有不同FPI 的镜头模块,在保持相机核心模块不变下,从而允许不同的光谱范围。

    为指纹区域光谱设计的基线配置具有8 至11m 的光谱范围,光谱分辨率范围为130nm(8m) 至220nm(11m)。在3.8-5.0m 范围内的较低波长下不同FPI 模块也可用。如果有特定应用,也可以在其他红外光谱波长下制造FPIs。

    MICROXCAM-384i-HS 适用于光谱应用的开发人员。它作为开发套件提供,包括驱动器电子器件和数据采集软件。MICROXCAM-384i-HS 是一种在整个中远红外(MIR)光谱范围内操作的高光谱成像仪,也称为分子指纹区,其中化合物可以比VIS-NIR 范围更好地进行区分。MICROXCAM-384i-HS 由可调法布里- 珀罗干涉仪(FPI),光学镜头和非制冷红外相机组成。高光谱数据是通过获取不同波长的空间二维图像获得的。FPI 是一种微电子机械系统,通过提供一个简单的电压应用程序控制波长。凭借其独特的宽带检测器技术,MICROXCAM-384i-HS 可以在单个模块化组件中通过更换含FPI 的光学模块来选择不同的光谱范围。



    中红外指纹区成像仪MICROXCAM-384i-HS开发套件

    INO 为MICROXCAM-384i-HS 成像光谱仪设计了一套开发工具包,以方便最终用户开发和测试红外成像应用。除了光谱成像相机之外,开发套件还包括一个红外光源和一个样品架,用于允许用户进行反射模式光谱成像测量。在所提供的开发套件配置中(下图),热源为样品的1.5 英寸直径区域提供照明。相机与样品距离为80 mm 时,相当于一个40 像素直径的图像,每个像素对应一个0.9 mm 样本的空间分辨率。因此,与当前由成像FTIR 系统提供的小样本成像区域不同, 该系统可以测量“宏观”尺寸的光谱图像。这可能证明在杂质检测等应用中非常有用。在典型的工作条件下,该系统可实现接近1280 的信噪比。

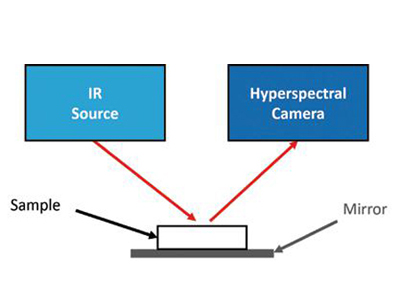

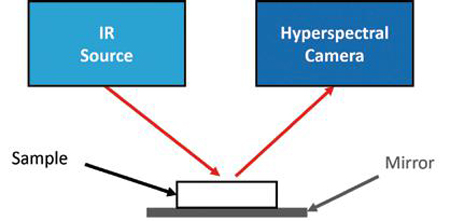

    图为用于反射模式光谱成像测量的开发套件照相机源样本配置



    采集软件

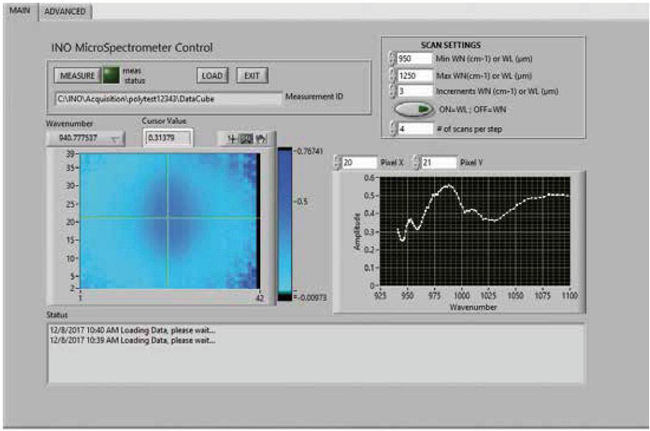

    基于LabVIEW 的用户友好软件允许在选定位置可视化红外图像和光谱(如下图)。光谱测量数据存储在文本文件格式中,可以通过光谱分析软件轻松导入。

    成像的优点

    光谱测量的精度很大程度上取决于光谱仪的性能规格。通常,高信噪比和足够的光谱分辨率及光谱范围对于精确确定样品的组成非常重要。但事实并非如此:通过光谱手段进行样品化合物鉴定的限制因素往往是样品的均一性。对于单点(即非成像)光谱仪而言,这意味着整个被采样的区域必须由均匀的样品组成,否则来自相邻化合物的不同光谱会混淆所得测量结果,在样本区域上获取其光谱图像是避免此问题的一种方法。

    在指纹区域,大部分实验室FTIR 仪器通常使用配有昂贵的冷却红外探测器阵列和成像附件。但是,除了体积庞大且价格昂贵之外,这些支持成像的FTIR 仪器只能在平方毫米数量级的小表面积上进行成像。因此能够在更大的样本区域成像的光谱成像仪器,即宏观成像,可以证明是非常有吸引力的。例如,对一系列样品进行同时检测等,其在工业或食品质量上的检测应用是具有较大潜力的。

    中红外指纹区成像仪MICROXCAM-384i-HS的优势

    体积小,小型化,便于携带
    设备操作简单易懂
    可更换FPI的镜头模块
    可大区域样品成像
    测试速度快
    重复性好
    波长范围长(3-11m)
    高灵敏度成像
    高信噪比
    多功能成熟的采集软件,可轻松将数据导入其他光谱分析软件
    成套的开发工具包及套件(可选择源模块)


    中红外指纹区成像仪MICROXCAM-384i-HS-技术指标

    基于LabVIEW 的用户友好软件允许在选定位置可视化红外图像和光谱(如下图)。光谱测量数据存储在文本文件格式中,可以通过光谱分析软件轻松导入。

    主要技术指标

    光谱范围

    8-11μm

    5.5-8μm

    3.8-5μm (a) and 3.1-4.4μm (b)

    光谱分辨率

    Typ.130 nm-220 nm

    Typ. 100 nm-130 nm

    (a)Typ. 60 nm-75 nm

    (b)Typ. 55 nm-70 nm

    视野

    ±41°(100 pixel diameter image)2

    焦距

    3 mm

    孔径

    2 mm ×2 mm

    探测器

    • 384 x 288 pixels blackened VOx uncooled microbolometer FPA

    • 35 μm pixel pitch

    • 2 to 14 μm uniform responsivity

    • NEP = 20 pW

    • NETD = 25 mK, 8 – 12 μm, F/1, 50 fps

    噪声等效光谱福亮度NESR (mW/ m2 sr m)

    • 800 at 8 μm

    • 830 at 9 μm

    • 690 at 10 μm

    In development

    In development

    信噪比

    1280(Blackbody source at 1 000 ℃)

    In development

    In development

    相机帧频

    50 fps

    采集时间

    • 0.18 s per wavelength sample(SNR = 1000)

    • <3 min (full spectral range, 25 nm sampling, SNR = 1000)

    In development

    In development

    图像输出

    Gigabit Ethernet, RJ-45 connector

    电压

    24 VDC Nominal

    温度

    15 °C to 35 °C

    功率

    < 7 W typical

    机械特性

    外形尺寸

    61 mm (H) × 78.5 mm (W) × 101 mm (L)

    2.4 in. (H) × 3.1 in. (W) × 3.98 in. (L)

    重量

    420 g / 0.93 lb

    MICROXCAM-384i-HS应用领域

    农业
    食品工业
    化妆品
    光谱
    安全
    矿物学
    生物医学
    制药
    自然资源


    应用案例-枫糖浆、玉米糖浆和糖蜜的检测

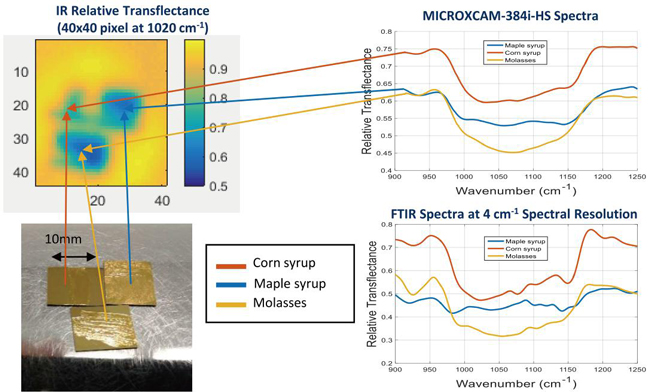

    上图为枫糖浆,玉米糖浆和糖蜜在红外光谱区域的反射光谱影像图
